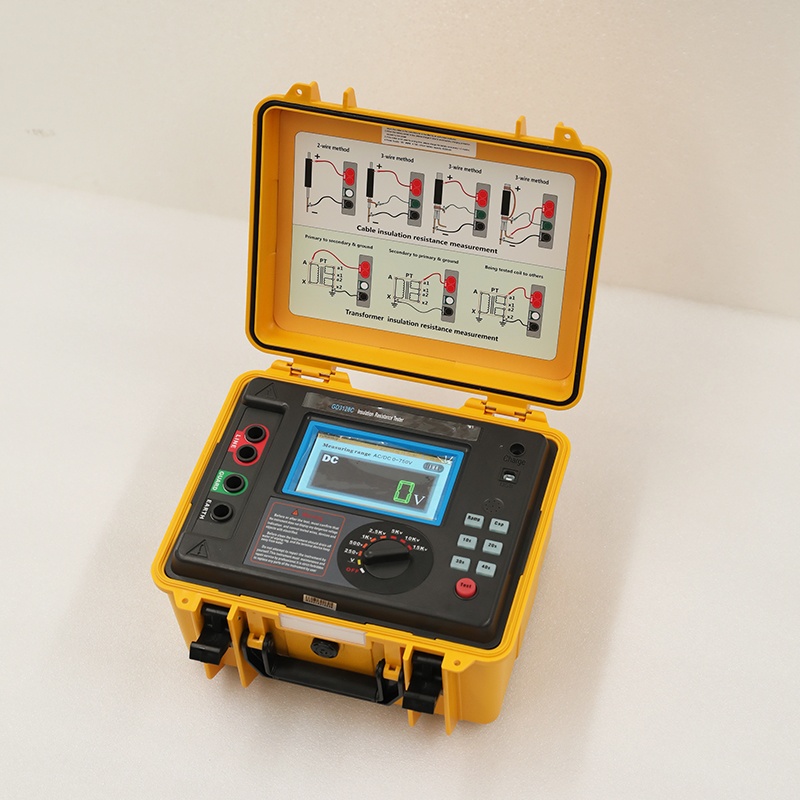

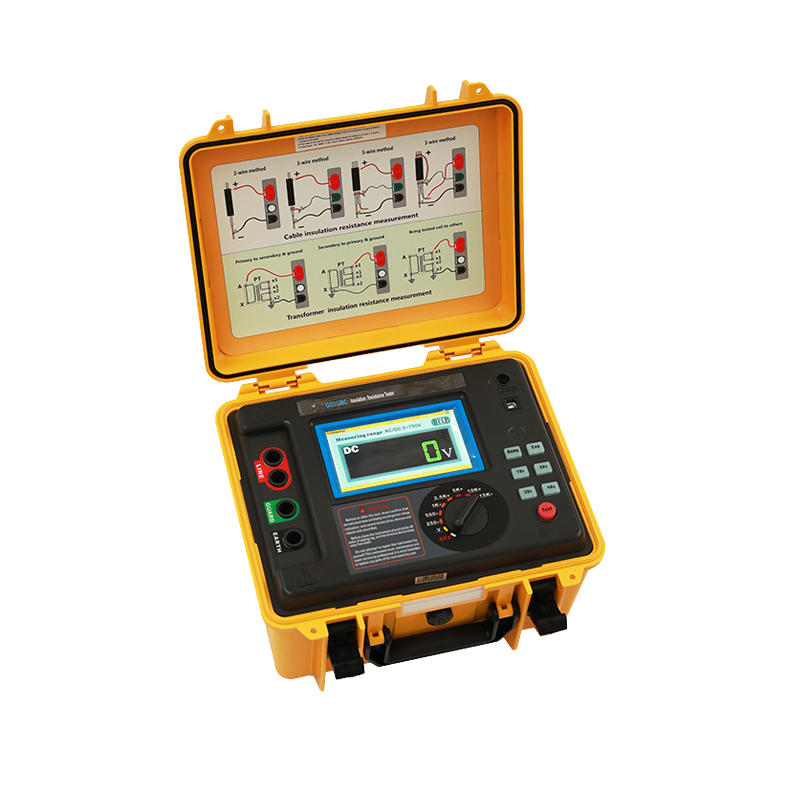

GD3128C高壓絕緣電阻測試儀是我公司精心研發的一款高性能高壓絕緣電阻測試儀，儀表擁有完善的各種絕緣電阻參數測試功能和卓越的抗干擾能力，能用于變電站等有強感應電環境下大容量高壓電氣設備、輸電線路絕緣電阻的測試。儀表采用真彩觸摸屏，所有測試數據及電池電量同屏顯示一目了然，旋鈕開關和按鍵組合使得操作非常簡單。用戶無需費力記憶操作方法，點擊屏幕的“HELP”即可彈出操作方法，有效指引用戶操作儀表。儀表具有快速放電功能，瞬間釋放被測物的電壓，無需外加放電回路，儀表的電壓監視器自動監測被測物帶電電壓，電壓超過36V自動禁止測試有效保護儀表和操作人員。
儀表采用大容量充電鋰電池組。儀表的測試計時器自動記錄測試時間、存儲含有日期時間的測試結果，觸摸屏可以非常方便的查閱記錄的歷史數據，完全隔離的USB接口可將測試數據安全的上傳到PC機。儀表配置帶有雙層絕緣及屏蔽層的測試線，高壓棒配有可更換的鱷魚夾及鉤子，可適應各種測試場所。儀表采用堅固的雙層外殼結構，儀表外箱防護等級IP65，能防止運輸存儲過程中水分灰塵的侵入及防止撞擊有效保護儀表。
高壓絕緣電阻測試儀價格？認準高壓絕緣電阻測試儀廠家國電西高
產品特點
1. 絕緣電阻量程高達30TΩ（15KV），20TΩ（10KV），10TΩ（5KV）。
2. 輸出額定電壓最多達7檔（250V，500V，1KV，2.5KV，5KV，10KV，15KV）。
3. 最大短路電流7mA。
4. 絕緣電阻測試（IR），極化指數測試（PI），吸收比測試（DAR）。
5. 斜坡測試模式（RAMP），濾波測試模式（FR），電容測試（uF）
6. 電壓監視器功能，自動監測被測物帶電電壓。
7. 測試計時器功能，自動記錄測試時間。
8. 自動放電功能，測試后自動快速釋放被測物的充電電荷，無需外加放電回路。
9. 自動關機功能。
10. 大尺寸觸摸彩屏。
11. 雙層外殼結構，堅固耐用，防護等級IP65。
12. 大容量充電鋰電池組。
13. 存儲功能，可自動存儲具有測試日期時間、測試計時的實時測試數據共1000組。
14. 上傳功能，備有USB接口，記錄數據可上傳電腦進行數據統計分析。
|
功 能 |
絕緣電阻測試（IR）；極化指數測試（PI）；吸收比測試（DAR）；斜坡測試（RAMP），濾波器功能（10S、20S、30S、40S）。電壓測試（V）；電容測試（uF）；電流測試（nA）。 |
|
電 源 |
可充電鋰電池6.2Ah |
|
額定電壓 |
GD3128A：250V，500V，1KV，2.5KV，5KV GD3128B：250V，500V，1KV，2.5KV，5KV，10KV GD3128C：250V，500V，1KV，2.5KV，5KV，10KV，15KV |
|
輸出電壓精度 |
（5%～10%）±10V |
|
絕緣電阻 測試范圍 |
GD3128A：0.50MΩ～10.0TΩ GD3128B：0.50MΩ～20.0TΩ GD3128C：0.50MΩ～30.0TΩ |
|
輸出短路電流 |
≥7mA |
|
極化指數測試 |
有 |
|
吸收比測試 |
有 |
|
斜坡測試模式 |
以預設電壓的10%為步進量測試,直至預設電壓 |
|
濾波測試模式 |
10S、20S、30S、40S四種選擇 |
|
電壓測試 |
范圍：AC/DC:0V～1000V；精度±5%rdg±3V |
|
電容測試 |
范圍：10nF～25uF；精度±10%rdg±10nF |
|
電流測試 |
范圍：0.01nA～7mA；精度±5%rdg±0.5nA |
|
電壓監視器 |
監測被測物電壓，監測測試后的放電狀態，電壓大于36V時禁止測試，保護儀表及操作人員 |
|
測試計時器 |
自動記錄測試時間，計時范圍：0s～9999s |
|
存儲功能 |
自動存儲帶有日期時間的測試數據，共1000組 |
|
上傳功能 |
通過USB通訊線，把存儲的測試數據上傳到電腦。 |
|
電池電量顯示 |
有電池電量顯示，電池電壓低時提醒及時充電 |
|
自動關機功能 |
開機15分鐘后自動關機 |
|
儀表尺寸 |
280mm×260mm×160mm |
|
儀表質量 |
4900g (含電池) |
|

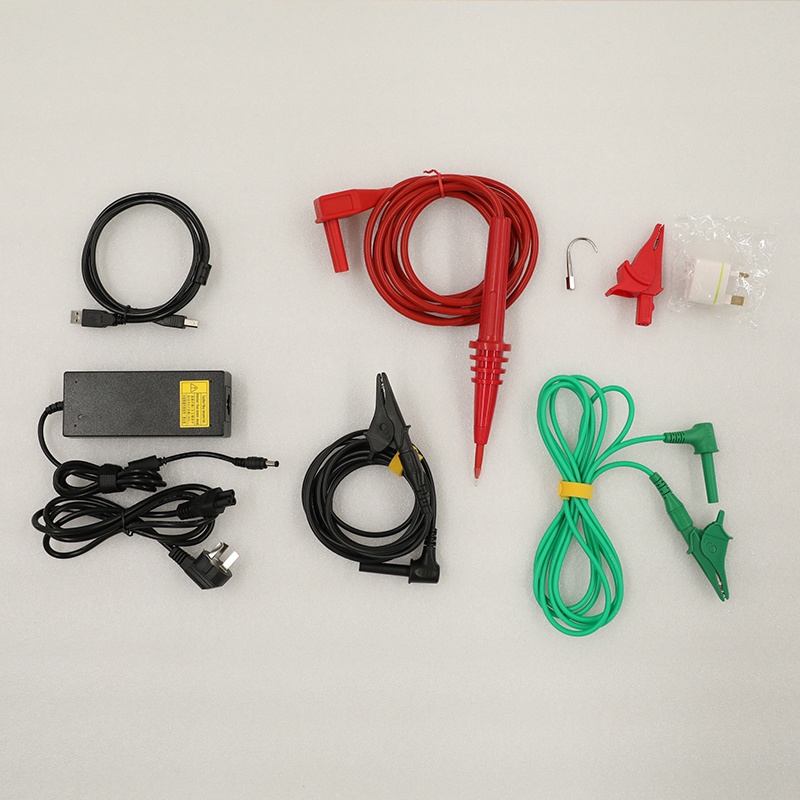

測試線 |
紅色高壓測試線1個（配鱷魚夾1個、掛鉤1個）， 綠色測試線1個，黑色測試線1個 |
|
保護等級 |
合上蓋子IP65， 打開蓋子IP40 |
|
工作環境 |
-20℃～50℃；80%rh |
|
存儲環境 |
-25℃～65℃；80%rh |
|
絕緣電阻 |
50MΩ（1000v）（測試線路與外殼間） |
|
耐 壓 |
AC 3Kv 50Hz 1min（測試線路與外殼間） |
|
適合安規 |
IEC61010-1，IEC61326-1 |
