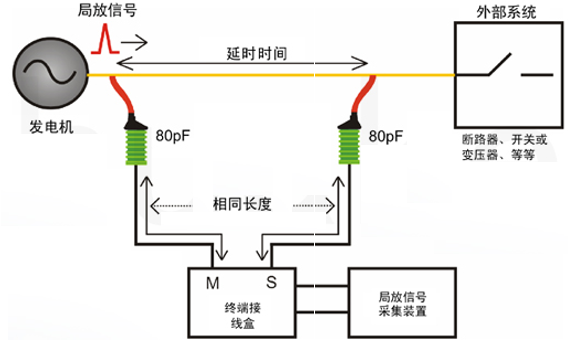

GDPD-GSW/OL發電機局放在線監測系統 需在發電機每相需要安裝2個耦合器，3相共需要6個耦合器,其中3個母線耦合器安裝在發電機的高壓輸出端上，另外3個安裝在靠近系統的母線上。每相上的兩個母線耦合器通過相同長度的電纜連接到系統主機的接線終端上，來自發電機外部的噪聲脈沖信號首先到系統主機的S輸入端，而來自發電機的局放脈沖信號首先到達系統主機的M輸入端。這樣，通過判斷脈沖信號首先到達M 端或S 端，系統主機就能夠自動地分辨出來自發電機外部的噪聲信號和來自定子繞組的局放信號，這就是“定向噪聲分離技術”。

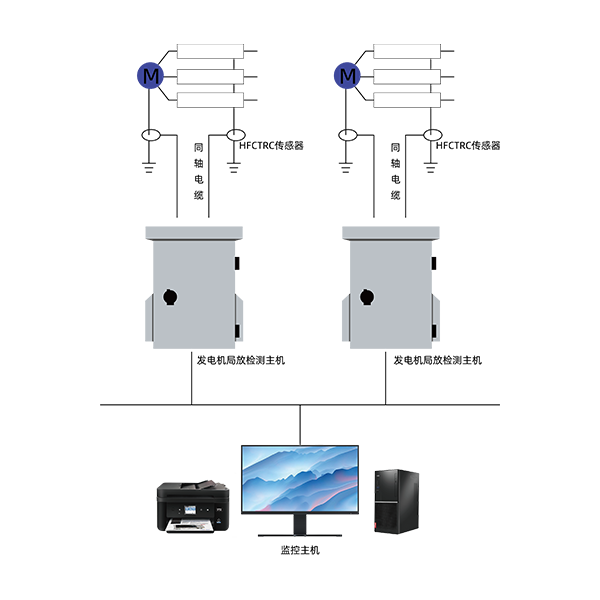

GDPD-GSW -OL型發電機局部放電在線監測系統，可以用于連續監測和分析發電機及發電機出線母排及管母等多種高壓電氣設備。該監測裝置獨立完成局放信號采集和調理、干擾和監測數據的處理、放電量等局放參數的統計和分析、超標報警等一系列的工作。采用UDP/IP網絡協議信號輸出，可以直接連接到后臺計算機，后臺計算機上位機軟件具有在線局放數據的記錄、趨勢圖形顯示、圖形分析、統計分析等功能。
發電機局部放電在線監測系統是為各類大型發電機定子繞組提供自動與連續局放監測的經濟型儀器。適用范圍：該系統主要適用于發電機的局部放電在線監測，并廣泛適用于發電廠、變電站高壓電氣設備的局部放電在線監測。
|
序號 |
名稱 |
描述 |
|
1 |
測量通道 |
4個獨立測量通道 |
|
2 |
采樣精度 |
≥12Bit |
|
3 |
采樣速率(同步) |
單通道采集速率≥100MHz |
|
4 |
監測同步 |
同時監測全部通道，無時間差 |
|
5 |
檢測靈敏度 |
10pC |
|
6 |
測量范圍 |
5pC～10nC |
|
7 |
高頻通道 |
100kHz～30MHz |
|
8 |
同步方式 |
外同步方式頻率范圍: 50～500Hz |
|
9 |
電磁兼容 |
該裝置滿足電力系統4級要求 |
|
10 |
接口 |
RJ45或者RS485 |
|
11 |
滿足協議 |
UDP/IP協議，標準RTU協議 |
|
12 |
通道供電方式 |
不供電 |
|
13 |
采集主機供電電源 |
AC 85-260V、50Hz/60Hz |
|
14 |
功耗 |
20W |
