沖擊電壓發生器是一種模仿雷電及操作過電壓等沖擊電壓的電源裝置，能產生寬范圍電壓與能量的模擬雷電沖擊、雷電截波、操作沖擊等波形，用于絕緣沖擊耐壓及介質沖擊擊穿、放電等試驗。國電西高GDCY系列沖擊電壓發生器主要用于包括絕緣子串、長空氣間隙、套管、互感器以及變壓器等高壓電力設備等被試品進行雷電沖擊電壓全波、雷電沖擊電壓截波和操作沖擊電壓波等各種形式的沖擊試驗，檢驗其絕緣性能?？僧a生寬范圍電壓和能量的標準雷電波、操作波、雷電截波以及震蕩雷電波等多種沖擊電壓波形。

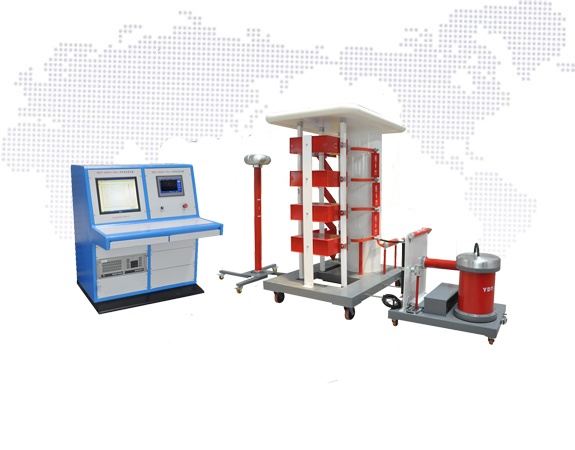

國電西高GDCY系列 沖擊電壓發生器
GDCY系列沖擊電壓發生器主要分為以下四個部分：
高壓直流充電單元
沖擊設備本體
放電裝置和測試箱
手動控制系統或計算機測控系統
|
沖擊電壓等級 |
100kV-7200kV |
|
標準雷電波 |
1.2±30%/50±20%μS |
|
峰值振蕩 |
小于 5% |
|
標準操作波 |
250±20%/2500±60%μS |
|
振蕩雷電波的波頭時間 |
不大于 15 μ S |
|
振蕩操作波的波頭時間和振蕩操作沖擊波的波頭時間 |
15μS-1mS |
|
最低輸出電壓 |
≥ 10%Un |
|
充電電壓不穩定度 |
<±1% |
|
同步范圍 |
≥ 20% |
|
同步放電誤動率 |
<2 % |
|
點火范圍 |
10% ～ 100% |
|
工作時間 |
≥ 70%UN 間斷工作（ 300s 充放電 1 次） <70%nn 連續工作（ 120s 充放電 1 次） |
|
發生器效率：雷電波 ( 空載 ) |
≥ 90 % |
|
截斷時間 |
2 ～ 5 μ S |
