電纜震蕩波局部放電檢測的意義!

閱讀次數:

  電力電纜振蕩波局部放電檢測的意義

國電西高GDOWS-10 電纜振蕩波局放測試儀



  通過局放測試,可以在電纜投運前發現缺陷,施工人員有足夠的時間空間查明原因,消除隱患,避免電纜帶病投入運行重復停電,影響電網的正常運行。

  交接與預防性試驗技術必須同時兼顧便捷性、安全性與等效性,其中尤以等效性原則最為關鍵。有利于變頻諧振耐壓試驗方法現場實際應用,設備運行部門可以更充分的掌握電纜運行狀態,對保障設備運行安全有重要意義。

  振蕩波原理:

  振蕩波測試系統的定位技術(時域反射法)

  振蕩波電壓下的電纜局部放電定位技術是根據電磁波傳輸反射原理,即在缺陷處產生的局部放電脈沖向電纜兩端傳播,在電纜端頭處如果沒有匹配阻抗,局部放電脈沖將在端頭處反射。國電西高根據在測量端測量的第一個沿測量端傳輸的脈沖及經另一端反射后傳回測量端脈沖的時間差即可算出缺陷距離測量端的距離,從而定位出缺陷的位置。

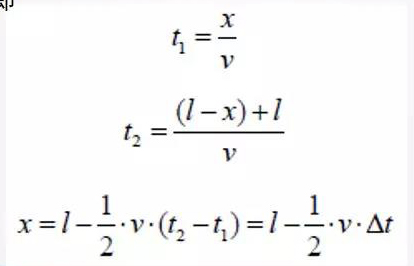

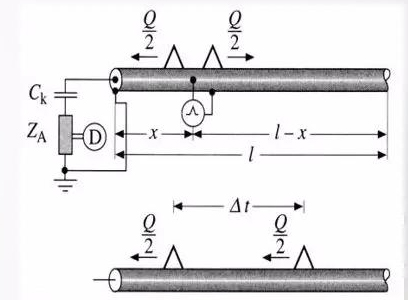

  其原理示意如圖3所示。測試一條長度為l的電纜,假設在距測試端x處發生局部放電,脈沖將沿電纜向兩個相反方向傳播,其中一個脈沖經過時間t1到達測試端;另一個脈沖向測試端的對端傳播,并在對端發生反射,之后再向測試端傳播,經過時間t2到達測試端。根據兩個脈沖到達測試端的時間差,可計算局部放電發生位置,即
