十二月初，我司接到山西客戶的培訓邀請，本次培訓的試驗設備是GD-2136P電纜故障測試儀。

　　我司工程師到達現場后，先開箱查驗及設備清單核對，核對無誤后，正式進行具體的設備培訓。

　　GD-2136P電纜故障測試儀培訓

　　1、故障性質的診斷和工作模式的選擇：

　　在測距之前，須首先判斷電纜的故障性質，據此選擇合適的測距方法：

　　首先用兆歐表在電纜的一端測量各相對地及相間的絕緣電阻。如果兆歐表的測量值為零，則可能還有零到上百KΩ的電阻，故還須用萬用表測量電阻值；如各相對地及相間絕緣電阻很高，達到正常絕緣水平，則應測試導體是否斷線：在電纜的一端將三相短接并對地短路，在另一端重復測量，判斷是否斷線。

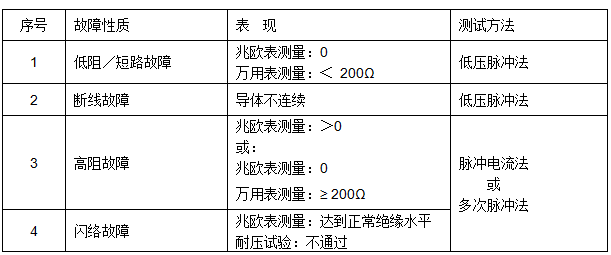

　　故障性質和測試方法按下表判斷和選擇表

　　使用不同的測試方法，需要接相應的測試連接線，GD-2131H系列沖擊電壓發生器的工作狀態也須相應轉換，儀器能夠自動識別不同的信號源，并切換工作模式。

　　在不同的工作模式下，操作主菜單項有不同功能，詳細說明請參見后續章節；未接導引線時顯示“請接入傳感器”。

　　2.低壓脈沖法

　?。ㄒ唬玫蛪好}沖法檢測低阻、短路、斷路、電纜全長

　　將Q9夾子線夾在故障電纜的故障相和電纜外皮。打開儀器電源開關，等待儀器進入WindowsXP桌面系統，并自動進入電纜測試工作預置界面。在儀器進入設置界面后，根據被測電纜的種類、長度，點擊屏幕右側模擬鍵中的“電纜種類”、“檢測方法”、“長度選擇”、“采樣頻率”等進行選擇、設置。

　　1．“電纜類型”的選擇：依據被測電纜的種類，點擊“電纜種類”模擬鍵。觀察屏幕下方的狀態欄，直到顯示的電纜種類與被測電纜的種類一致為止。

　　2．點擊“檢測方法”，此時狀態欄循環顯示“低壓脈沖法”和“高壓閃絡法”。

　　3．“長度選擇”：點擊長度選擇按鍵，此時屏幕右下角會循環顯示“長距離、中距離、短距離”。選取原則為：當被測電纜長度小于1000m時，選擇短距離；電纜長度大于1000m小于3000m時，選擇中距離；電纜長度大于3000m時，選擇長距離。

　　4．“采樣頻率”：200MHz儀器自適應采樣頻率。

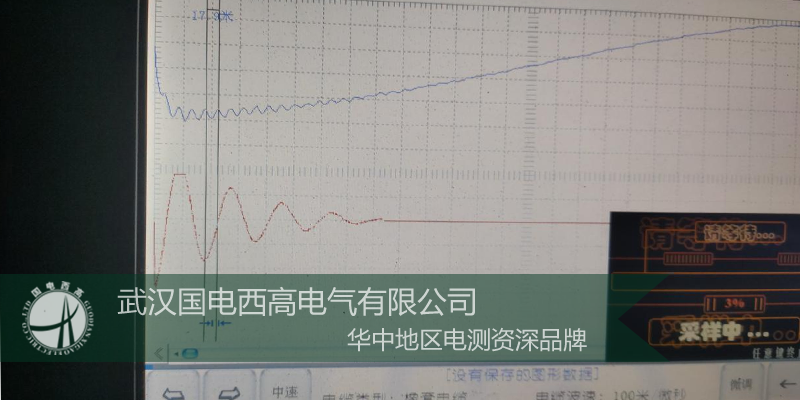

　　5．在確定上述設置后，點擊屏幕上的“采樣”鍵，系統將進入數據處理界面，并開始數據采樣過程（如圖五所示）。屏幕上顯示兩組波形，上半屏顯示的是近距離的擴展波形，下半屏顯示的是全數據波形。此時，可調節儀器的“振幅調節”旋鈕和“位移調節”旋鈕，觀察采集到的波形幅度、位置及特征拐點的清晰程度。一旦得到較為理想的波形，點擊“取消采樣”鍵，儀器采樣中止。

　　2、閃絡法檢測電纜的高阻故障

　　據處理界面，并開始數據采樣過程。屏幕上顯示兩組波形，上半屏顯示的是近距離的擴展波形，下半屏顯示的是全數據波形。此時，可調節儀器的“振幅調節”旋鈕和“位移調節”旋鈕，觀察采集到的波形幅度、位置及特征拐點的清晰程度。一旦得到較為理想的波形，點擊“取消采樣”鍵，儀器采樣中止。

　　2、閃絡法檢測電纜的高阻故障

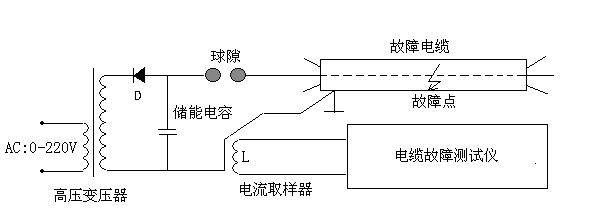

　　儀器采用電流取樣法。儀器的輸出端接一個電流取樣盒L。將電流取樣盒放在電纜外皮與高壓設備地線間的附近。外部接線經檢查無誤后即可進行高壓沖擊閃絡測試。只要沖擊電壓足夠高，故障點將被電弧擊穿。電流取樣盒即將電纜中的反射脈沖波傳到測試儀，并觸發儀器開始進行數據采集，在屏幕上顯示出電纜中的電流反射波形。其余的操作過程與低壓脈沖測試法完全相同。

測試結果

　　經過詳細培訓之后，我司儀表都已正常投入使用，客戶對我們的服務非常滿意。

　　國電西高一直秉承著“以客戶為中心，以奮斗者為本”的理念，在客戶購買產品之后也會實時回訪，在技術方面更是做到貼心服務，力求客戶能夠在購買產品之后使用的更加放心。
