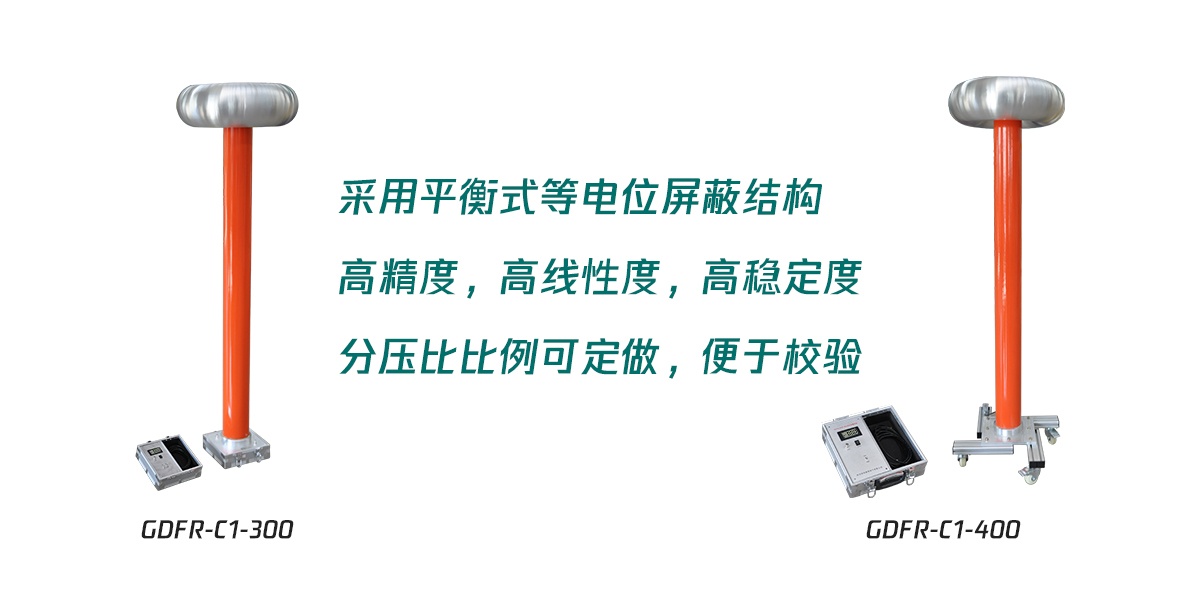

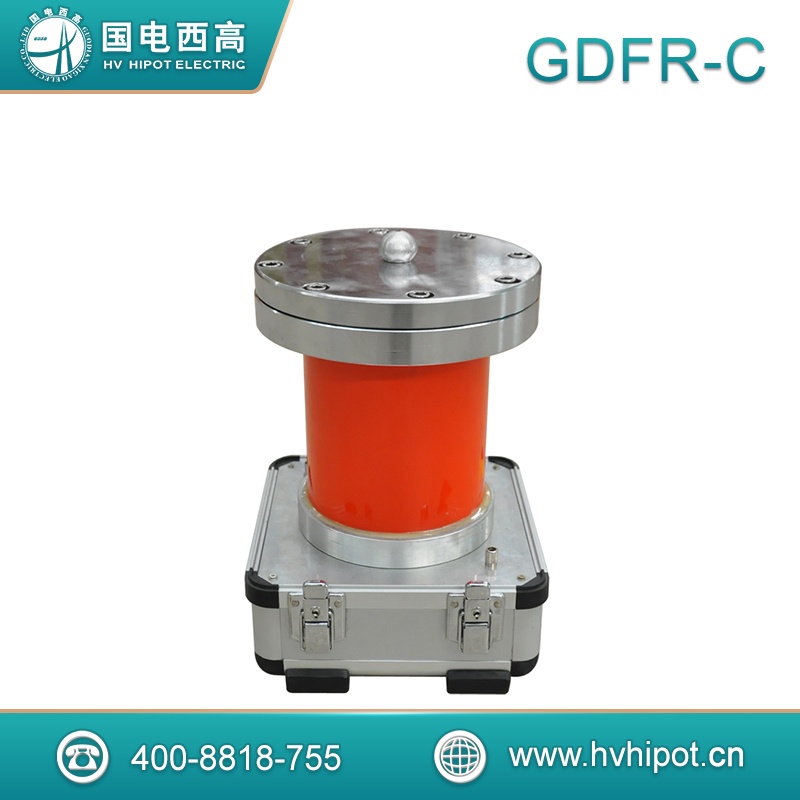

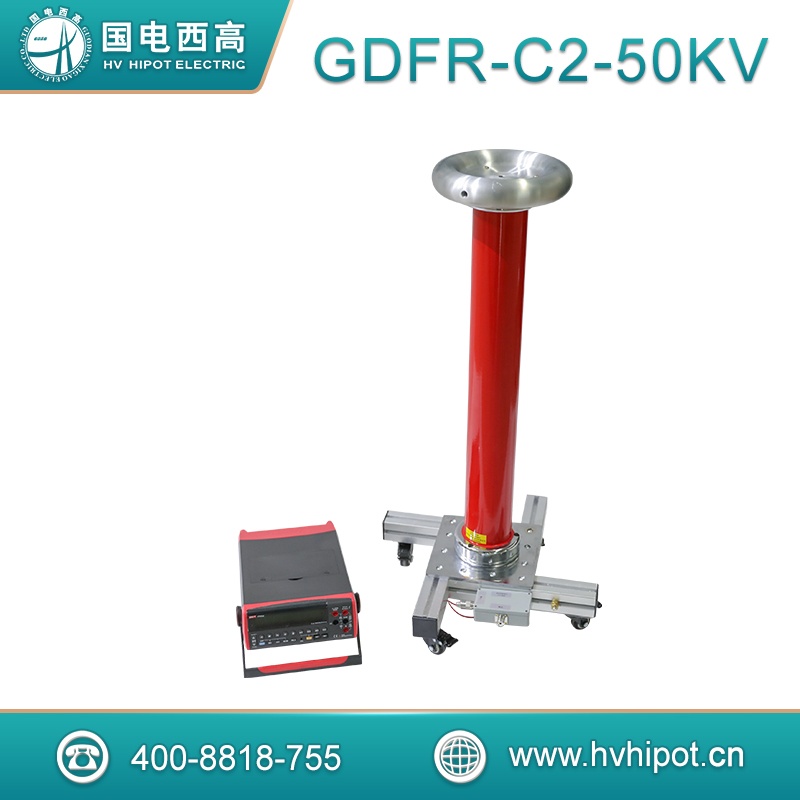

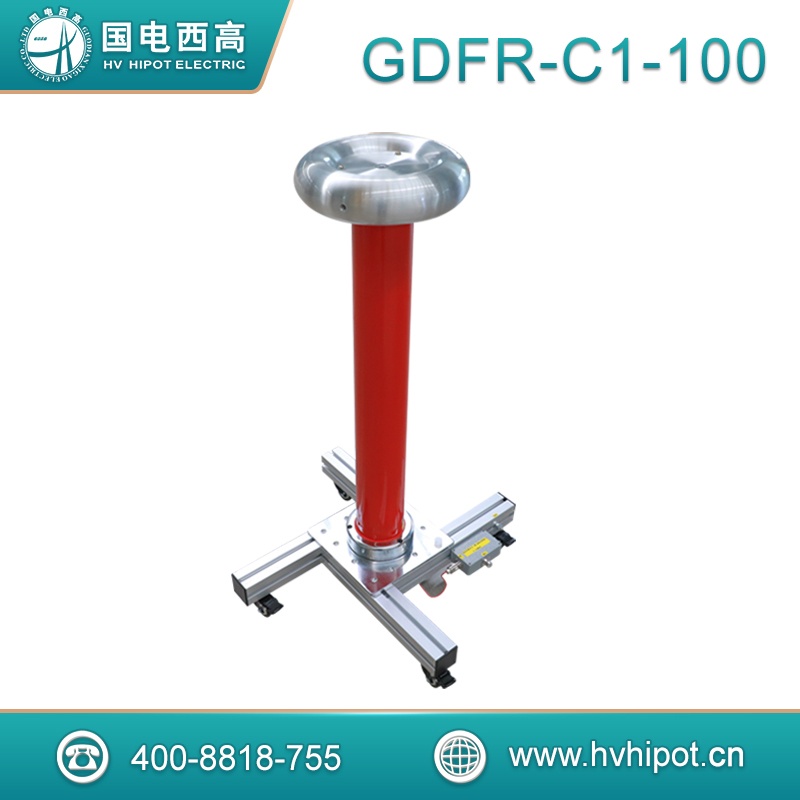

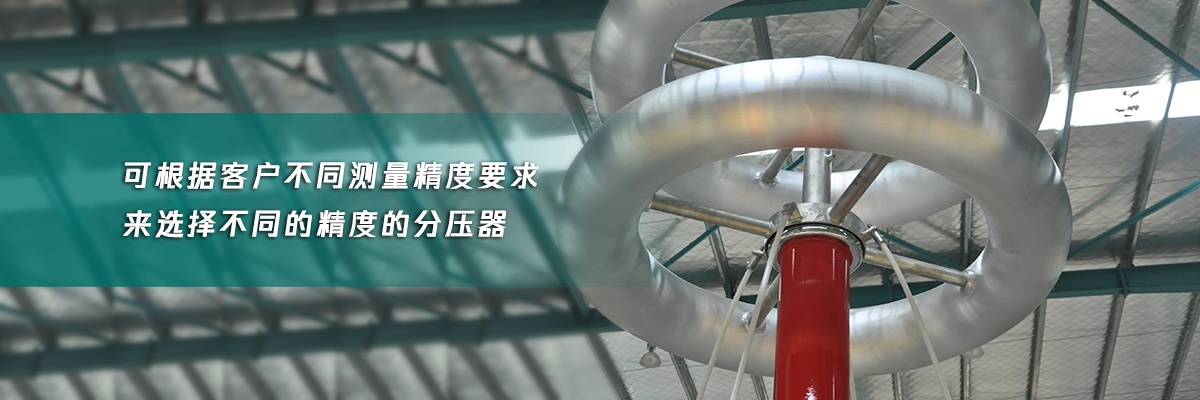

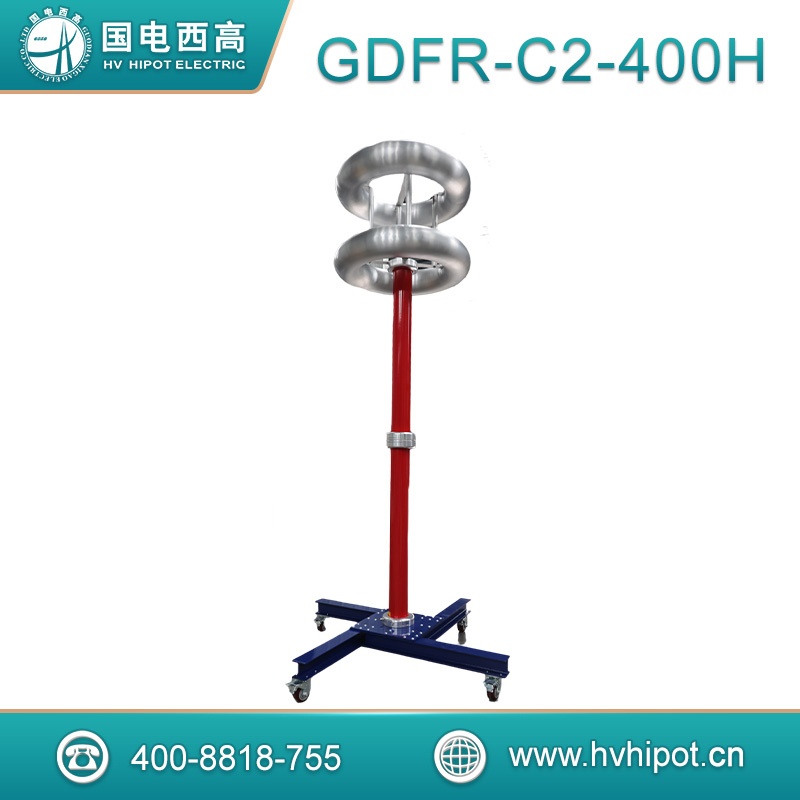

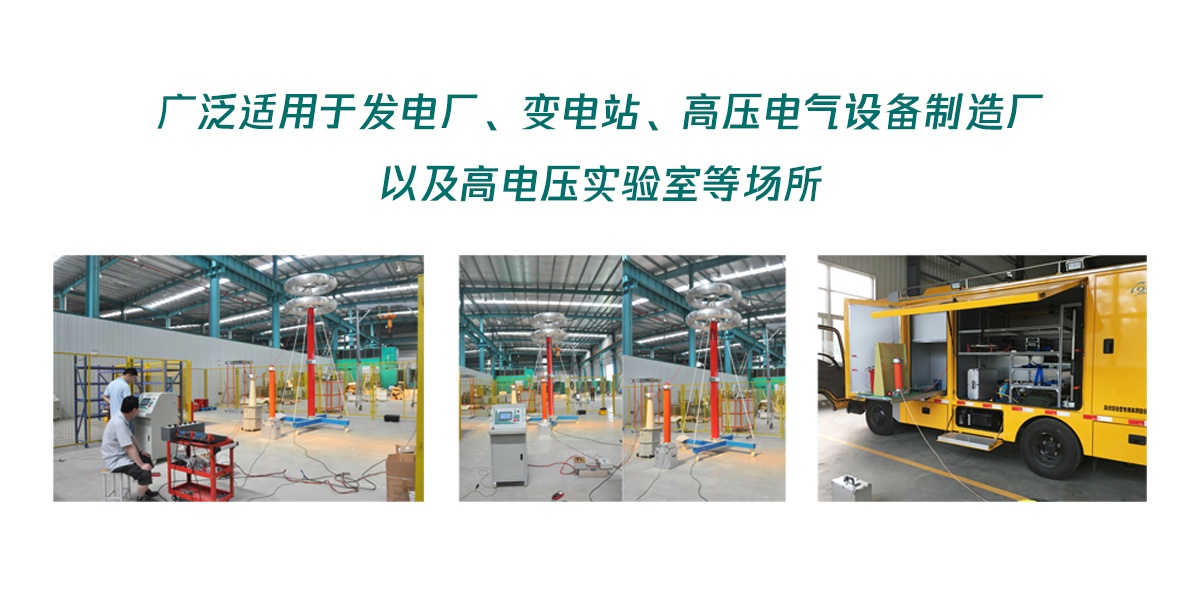

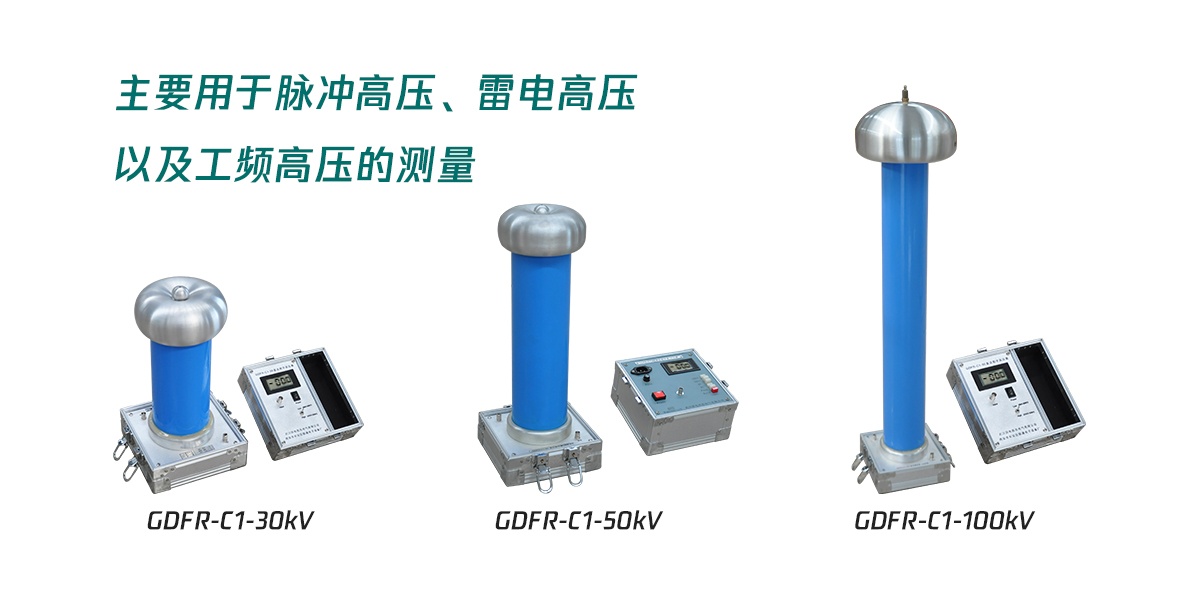

GDFR-C系列交直流高壓分壓器，又可被稱為高壓分壓器、數字高壓表或阻容分壓器。廣泛適用于發電廠、變電站、高壓電氣設備制造廠以及高電壓實驗室等場所。主要用于脈沖高壓、雷電高壓以及工頻高壓的測量?？筛鶕蛻舨煌瑴y量精度要求來選擇不同的精度的分壓器?？啥ㄖ品謮罕缺壤?，性價比更高。
|
基本 型號 |
GDFR-10 |
GDFR-100 |
GDFR-150 |
GDFR-200 |
GDFR-300 |
GDFR-400 |
GDFR-500 |
||||||||||||||||
|
電壓等級（ kV ） |
10 |
100 |
150 |
200 |
300 |
400 |
500 |
||||||||||||||||
|
交流頻率（ Hz ） |
工頻 |
||||||||||||||||||||||
|
精度等級 |
基本型 準確度 |
AC ： 1.5% /DC ： 1.0% |
|||||||||||||||||||||
|
G 型準確度 |
AC ： 1.0% /DC ： 0.5% |
||||||||||||||||||||||
|
H 型準確度 |
AC ： 0.5% /DC ： 0.5% |
||||||||||||||||||||||
|
阻抗（ MΩ ） |
640 |
1280 |
2000 |
2640 |
4000 |
5360 |
8000 |
||||||||||||||||
|
電容量（ pF ） |
500 |
250 |
400 / 160 |
300 |
200 |
300 |
400 |
||||||||||||||||
|
分壓比 |
1000:1 或 10000:1 特殊比例可定做 |
||||||||||||||||||||||
|
高度（ mm ） |
520 |
850 |
950 |
1420 |
1750 |
2350 |
4500 |
||||||||||||||||
|
尺寸（ mm ） |
150×150 |
160×160 |
350×350 |
350×350 |
800×800 |
1000×1000 |
1400×1400 |
||||||||||||||||
|
電纜阻抗（ Ω ） |
75 |
||||||||||||||||||||||
|
量程范圍 |
1 、分高低兩個量程 2 、低量程 :0 ～ 20 kV 3 、高量程 :20kV- 標稱額定電壓 |
1 、低量程 :0 ～ 200 kV ， |
|||||||||||||||||||||
|
電纜長度（米） |
4 |
4 |
6 |
6 |
10 |
10 |
20 |
||||||||||||||||
|
重量（ kg ） |
6.5 |
9.5 |
12.5 |
14.5 |
27 |
120 |
120 |
||||||||||||||||
|
填充介質 |
聚氨酯發泡劑 |
||||||||||||||||||||||
|
使用溫度范圍 |
0℃ ～ 45℃ |
||||||||||||||||||||||
|
相對濕度 |
<85%RH, 無凝露 |
||||||||||||||||||||||
|
海拔高度 |
<1500 米，高海拔地區可以定做 |
||||||||||||||||||||||
|
使用場所限制 |
戶內使用或晴朗天氣條件下戶外使用 |
||||||||||||||||||||||
