GD-3134E是一套高性能專用地下電纜路徑探測及識別儀，由信號發射機和接收機組成，可用于地下電纜及金屬管線的路徑探測、深度測量和管線普查，配合多種選配附件，可以進行唯一性識別，以及管道絕緣破損和部分類型電纜故障的查找。

國電西高GD-3134E智能帶電電纜識別儀（地下管線探測儀）

　　直連法是將發射機的輸出線直接接到金屬管線上，并將信號直接注入。直連法適用于：金屬自來水管道、金屬燃氣管道、通信電纜、電力電纜、陰極保護管道測試點或其它接入點，以及有長線特征的連續性金屬結構等。

　　發射機發出的電流經過管線，在其接地點流入大地，或通過管線和大地之間的分布電容流入大地，最后返回發射機。管線上的電流會產生電磁場輻射，接收機通過接收磁場進行管線探測。

　　相比于其他方法，直連法能夠得到最大的發射電流，所以在條件允許的情況下，應盡量采用直連法。

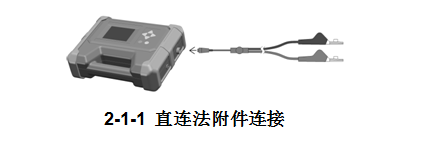

　　1、直連輸出線纜連接

　　 將發射機直連輸出線纜一端的5芯紅色插頭插入發射機的輸出插座。

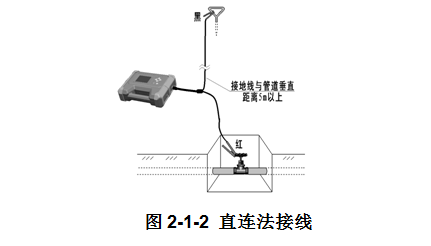

　　2、直連接線

　　 將紅色鱷魚夾和管道露出的金屬部分（如電纜芯線/如閥門等）連接，黑色鱷魚夾和打入大地（土壤）的接地釬連接，如果接地線不夠長，則使用延長線續接。

　　 武漢國電西高生產銷售地下管線探測儀（管線儀）產品，憑著經營電纜故障測試儀系列多年經驗，熟悉并了電纜故障測試儀系列市場行情，迎得了國內外廠商的認可，歡迎來電來涵洽談交流！
