國電西高絕緣梯耐壓試驗電極裝置根據DL/T976-2017《帶電作業工具、裝置和設備預防性試驗規程》研制。

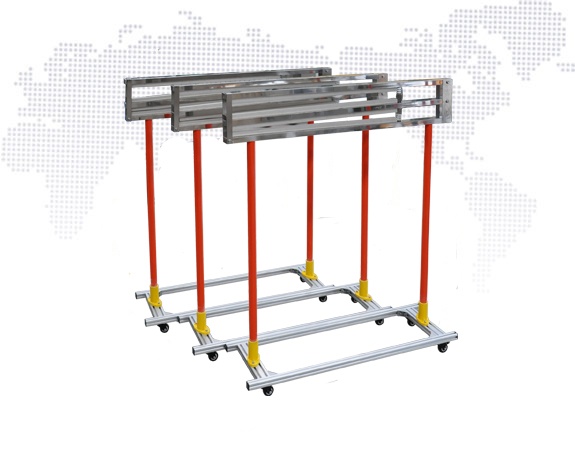

國電西高GDT系列絕緣梯耐壓試驗電極裝置
絕緣梯電氣性能
|
額定電壓（kV) |
試驗長度（m） |
試驗電壓（kV) |
耐壓時間（min） |
|
10 |
0.4 |
45 |
1 |
|
35 |
0.6 |
95 |
1 |
|
66 |
0.7 |
175 |
1 |
|
110 |
1.0 |
220 |
1 |
|
220 |
1.8 |
440 |
1 |
|
330 |
2.8 |
380 |
3 |
|
500 |
3.7 |
580 |
3 |
|
±500 |
3.2 |
565DC |
3 |
在進行絕緣梯耐壓試驗時，需配合升壓裝置方可進行。試驗時按照上表規定的要求選擇相應的電極距離和試驗電壓。
絕緣梯耐壓試驗電極裝置操作方法：
1、將被試絕緣梯平鋪在電極上，鎖緊卡扣，電極距離按上表的規定選擇。
2、按要求將高壓線和地線接到指定的接線端上，確認無誤后方可進行升壓。
3、根據絕緣梯的電壓等級升到上表規定的試驗電壓值，在規定的時間內試品沒有出現擊穿、閃絡現象，可以判斷試品合格。
