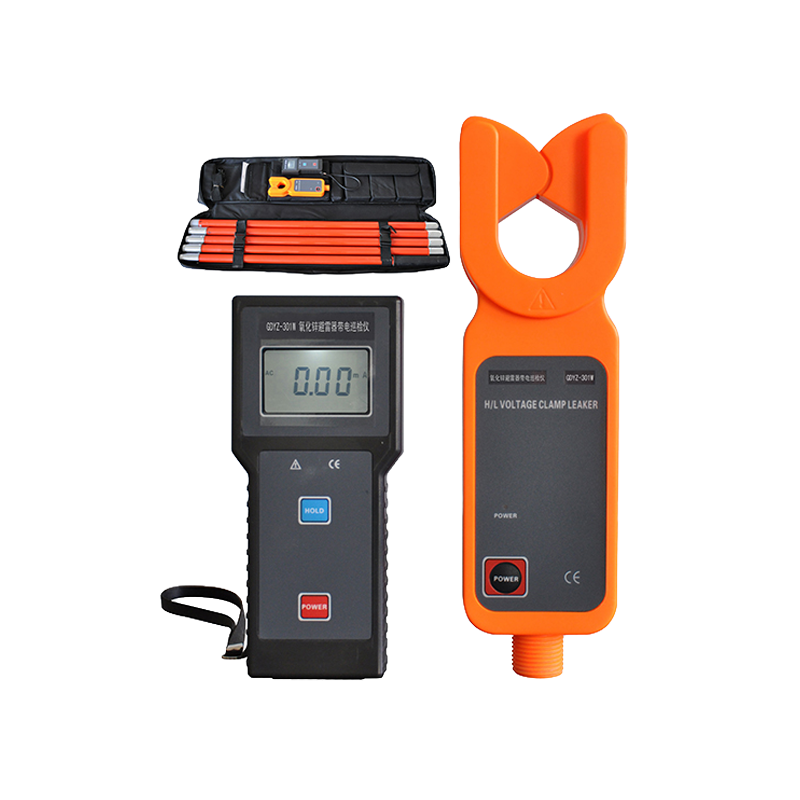

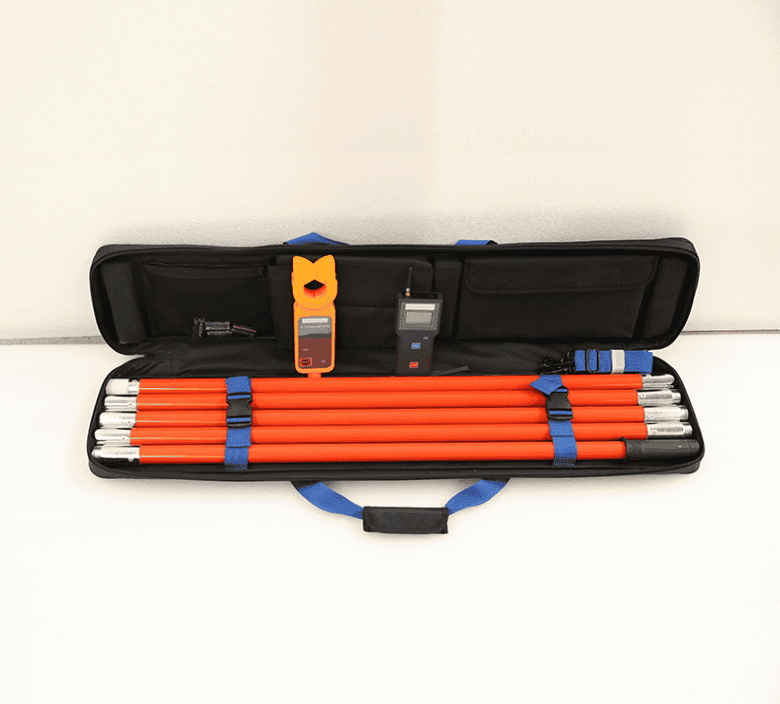

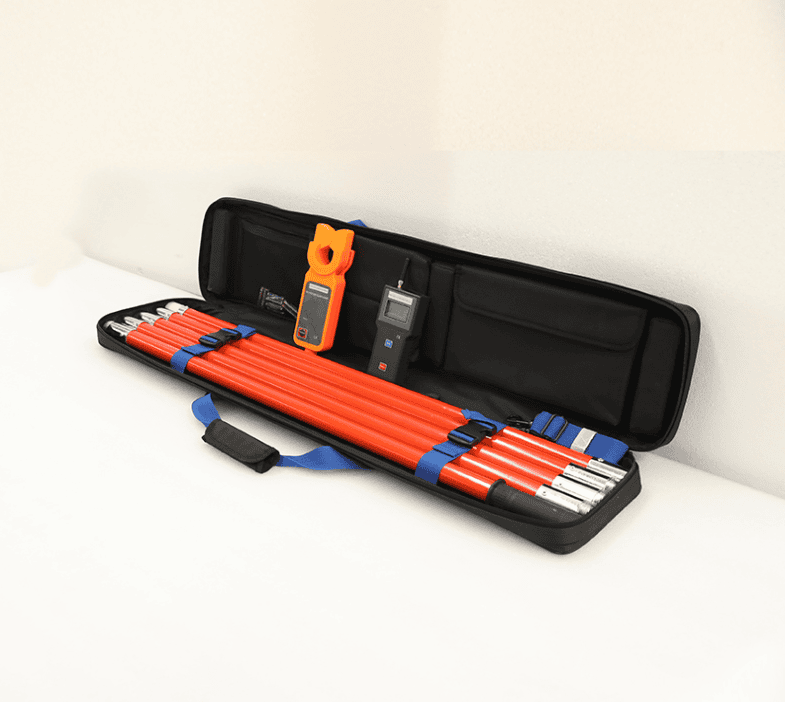

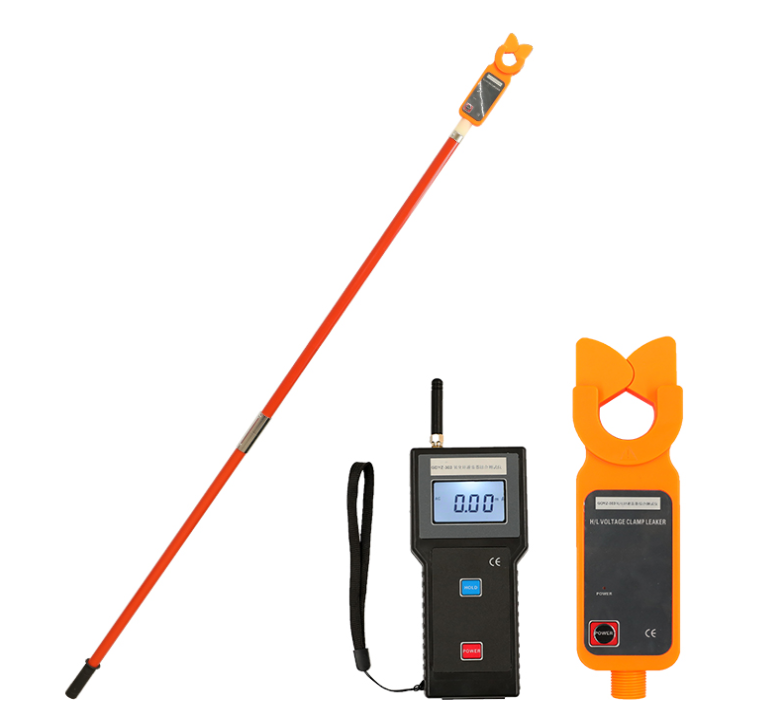

GDYZ-301W氧化鋅避雷器帶電巡檢儀突破傳統結構，專為在線測量高壓線路的漏電情況、判斷氧化鋅避雷器的運行情況。采用最新CT及屏蔽技術，由專用高壓檢測儀配高壓絕緣桿組成，其無線傳送測試數據，配備無線接收器，能直線30米內接收被測數據。若不使用絕緣桿，還可以當作高精度低壓鉗形漏電流表、電流表使用，能準確測出0.01mA的漏電流或電流。
|
功 能 |
通過高精度漏電流檢測，在線判斷氧化鋅避雷器是否有可能污漬或內部受潮或老化 |
|
電 源 |
DC6V 堿性干電池（ 1.5V AAA × 4 ） |
|
測試方式 |
鉗形 CT ，積分方式 |
|
傳輸方式 |
433MHz 無線傳送，傳輸距離 30m |
|
顯示模式 |
4 位 LCD 顯示，背光功能，適合昏暗場所 |
|
LCD 尺寸 |
47mm × 28.5mm |
|
儀表尺寸 |
高壓檢測儀寬高厚： 68mm × 245mm × 40mm 接收器：寬高厚 75mm × 170mm × 30mm |
|
鉗口尺寸 |
φ 33mm |
|
采樣速率 |
2 次 / 秒 |
|
測量范圍 |
AC 0.000mA ～ 30.00mA （ 50/60Hz 自動） |
|
分 辨 率 |
1uA |
|
換 檔 |
AC 0.000mA ～ 30.00mA 全自動換檔 |
|
測試精度 |
± 2% ± 5dgt （ 23 ℃± 5 ℃， 80%RH 以下） |
|
數據存儲 |
99 組，存儲過程中“ MEM ” 符號指示， “ FULL ”符號閃爍顯示表示存儲已滿 |
|
數據保持 |
通常測試模式下按 HOLD 鍵 保持數據，“ HOLD ”符號顯示，再 按 HOLD 鍵取消 |
|
數據查閱 |
“ MR ”符號指示，能上下翻閱所存數據 |
|
溢出顯示 |
超量程溢出功能：“ OL ”符號顯示 |
|
無信號指示 |
當接收器沒有收到發射信號時動態顯示“ no- - ”符號 |
|
自動關機 |
開機約 15 分鐘后，儀表自動關機，以降低電池消耗 |
|
電池電壓 |
當電池電壓低于 4.8V 時，電池電壓低符號“ ”顯示，提醒更換電池 |
|
儀表質量 |
檢測儀： 335g （含電池），儀表總質量： 2.5Kg （含絕緣桿和電池） |
|
工作溫濕度 |
-20 ℃～ 40 ℃； 80%Rh 以下 |
|
存放溫濕度 |
-20 ℃～ 60 ℃； 70%Rh 以下 |
|
干 擾 |
無 433MHz 同頻信號干擾 |
|
絕緣桿尺寸 |
φ 32mm ， 1m/ 節（ 5 節） |
|
絕緣強度 |
單節絕緣桿 AC110kV/rms ，高壓檢測儀外殼與鐵心間： AC1000V/rms |
|
結 構 |
防滴漏Ⅱ型 |
