該數字式局部放電檢測系統整套設備采用超聲波檢測技術、高頻檢測技術、信號現場處理技術、Web后臺處理軟件等技術進行檢測和分析。同時采用高速AD轉換電路完成信號的數字化，并通過數字信號處理、自適應濾波等干擾信號處理方式保證了檢測數據的可靠性。使用該設備對高壓電氣設備進行局放帶電巡檢，便于工作人員及時對高壓電氣設備的運行狀態進行評估，為設備的維修提供了依據，也可為運行設備的故障點進行跟蹤測試，大大提高高壓電氣設備運行的可靠性、安全性和有效性。

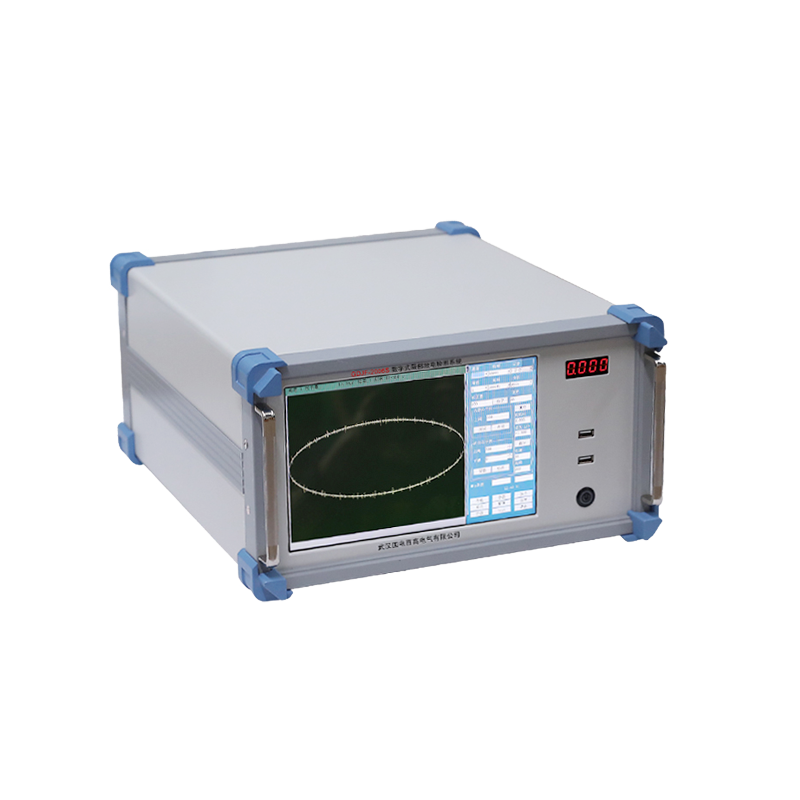

數字式局部放電檢測系統由主機、局放檢測軟件、電流互感器、輸入單元、高壓校準脈沖發生器、輸入適配器、天線放大器以及連接線組成。
具備對運行中的高壓電氣設備進行局放帶電巡檢的功能，適用于柱上開關、互感器、干式變壓器、油浸式變壓器、高壓斷路器、耦合電容器、電抗器、電容套管、高壓開關等試品進行局部放電實驗及其他科學實驗研究。

功能特點
1、便攜式設計，堅固耐用，使用方便

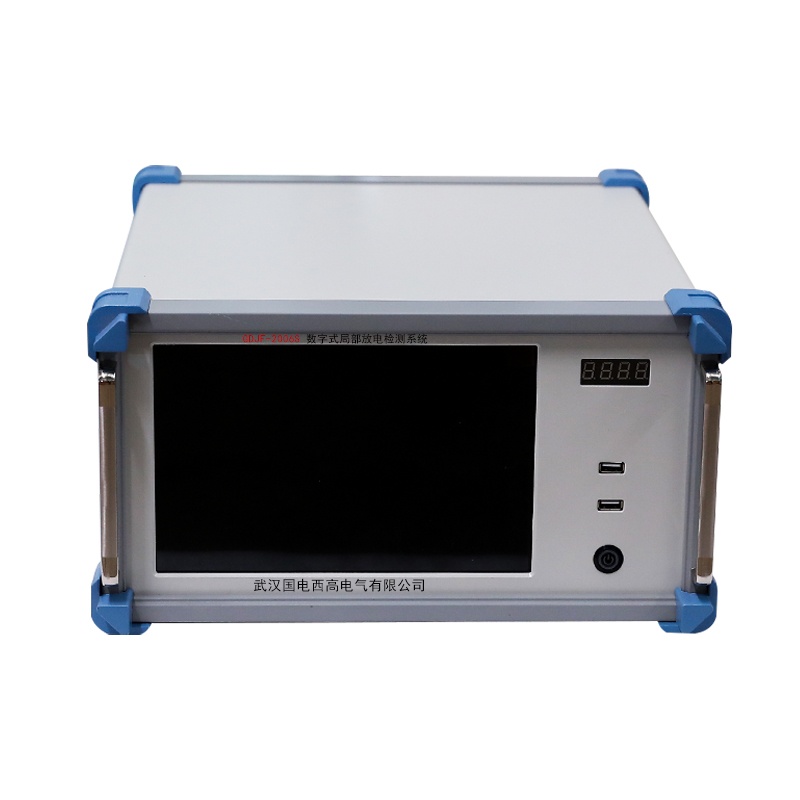

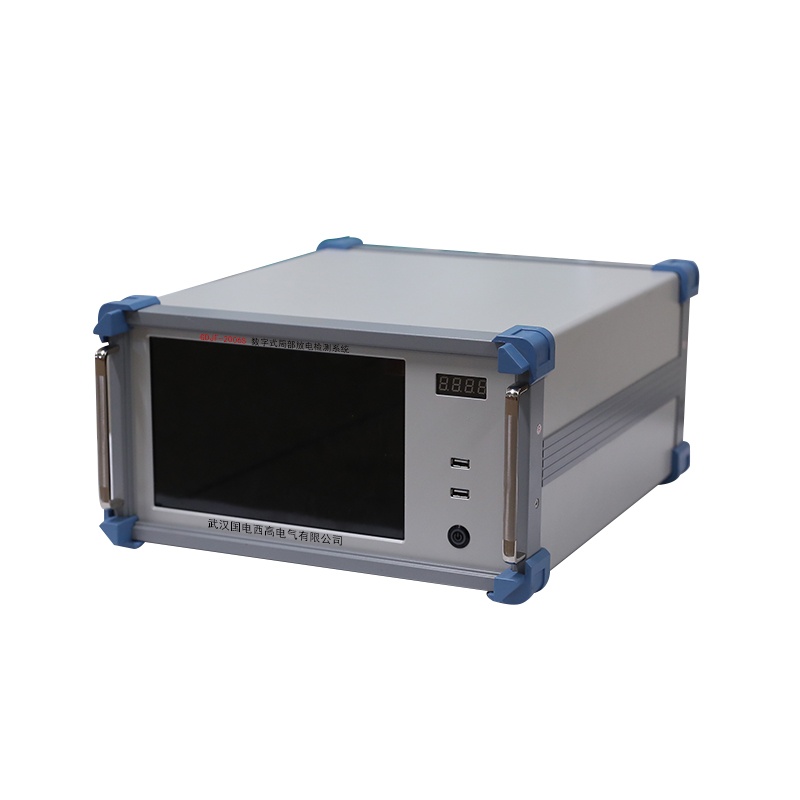

檢測主機為便攜式設計，殼體堅固可靠，選用11.6英寸高性能工業一體機。
2、抗干擾能力較強，檢測數據準確
利用數字濾波技術，可以有效地消除現場干擾，在強干擾環境下也能實現局部放電測量。
3、系統采用單通道數據采集
可同時對局部放電產生的電磁波、超聲波等信號進行綜合分析處理。
4、連接簡單方便
系統采用多種連接方式，傳感器與主機之間選用BNC接口方式，便于使用。
5、軟件功能強大
具有局部放電測量、分析，局部放電重復放電次數n的測量、分析，抗固定干擾，抗動態干擾，自由選擇橢圓、直線、正弦顯示方式，窗口局部進行詳細測量、觀察放電脈沖，試驗電壓、電流和局部放電同時測量，單道自動定時保存實驗數據，單通道手動或隨時保存實驗數據，隨時存儲波形，重新顯示、分析過去已保存的試驗波形，增益范圍六檔粗調，每檔隨意細調，數字開窗技術、可避免干擾對測量的影響，相位開窗、單窗、雙窗任選，360度內自由開窗，通道測量有效地抑制干擾脈沖信號，方便地分析局部放電信號的來源，內、外同步隨意選擇；
6、本軟件局部放電顯示結果符合IEC60270標準。
7、本裝置采用外接電源供電方式，使用只需提供AC220V±10%交流電源即可。

1）IEC60270  《局部放電測量》

2）GB/T7354  《局部放電測量》

使用環境

1)環境溫度：－15℃～+50℃

2)相對濕度：≤95%（20℃）。

3）海拔高度：≤3000m

主機技術參數

測量通道：1個獨立測量通道

采樣精度：12Bit

采樣速率：每通道最大6.5MHz

檢測靈敏度：0.1pC

測量范圍：0.1pC～10000nC

動態范圍：大于80dB

可測試品的電容量范圍：6pF～250μF

測量頻帶：3dB帶寬10kHz～1MHz

試驗電源頻率范圍：50-400Hz

程控濾波器分段：

低端頻率10K、20K、40K，80K；

高端頻率100K、200K、300K,1000K；

本量程非線性誤差：5%

量程：X1,X10,X100，X1000，X10000,X100000（>120dB）

抗電壓沖擊能力：5000V，在各輸入口和電源端（正、負、AC）
