可同時檢測兩路被檢脈沖，同時檢測的被檢脈沖的常數、工作方式及脈沖個數可完全不同
過載2.4倍，所有測量點保證0.05%的準確度，保證CT二次額定電流為1A時的測量指標。500倍電流范圍保證計量指標
500倍電流范圍保證計量指標，10000倍電流顯示范圍。最小1mA啟動電流。高供高計時，空載也可識別接線
電能累積功能可以校驗沒有電能脈沖輸出的電能表
顯示矢量圖、可識別三線48種，四線96種錯誤接線以及CT二次交叉接線

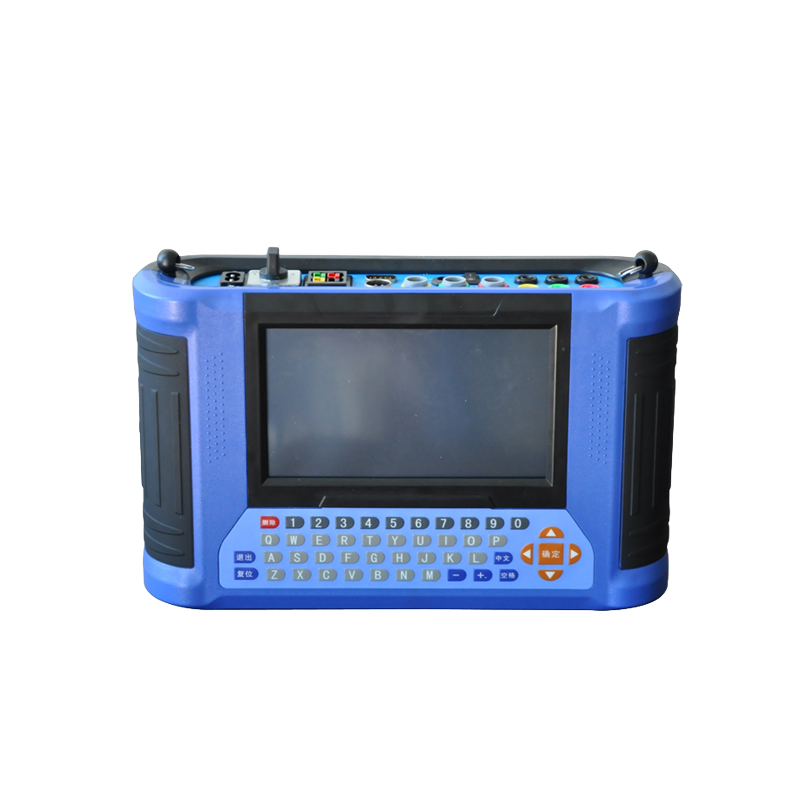

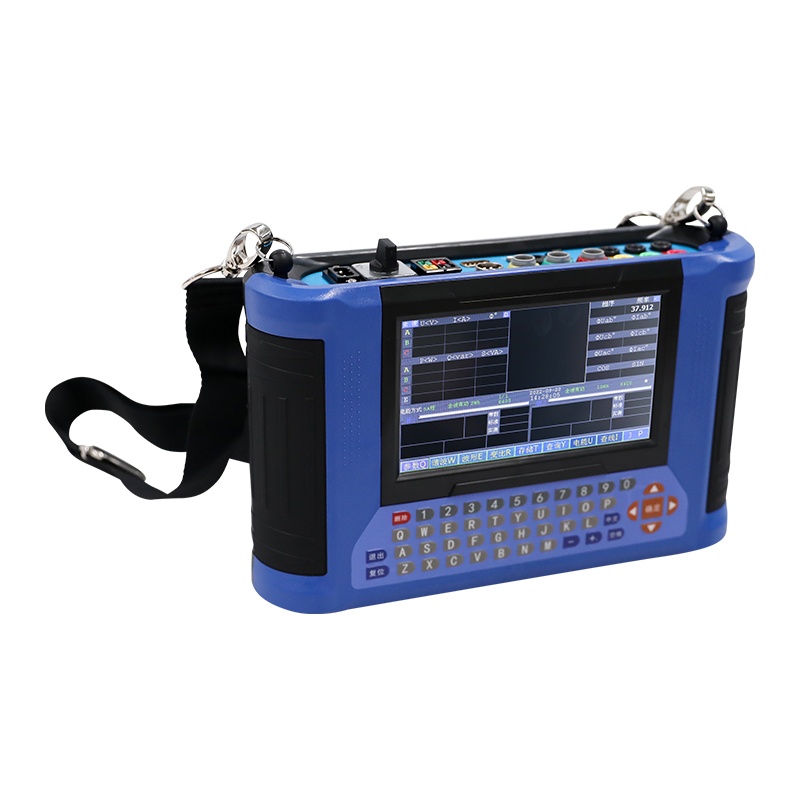

采用7寸16:9工業級TFT寬彩觸摸屏。儀器的每一個功能都是一屏顯示，不用翻屏就能看見每一個功能的全部參數。讓用戶使用時一目了然
儀器在不接入電壓、電流信號的情況下，在辦公室就可模擬現場的各種接線，得出相應的接線結果及更正系數。此功能，可作為培訓查線的工具使用，提高現場工作人員的查線技能
儀器內可產生0.05A-5A的實際電流信號加到5A鉗上，以測量鉗表的誤差。解決了5A鉗在使用時間長了以后誤差變化的問題?？呻S時了解鉗表的閉合情況，提醒工作人員清潔鉗口。在更換5A鉗時，可將誤差修正到0.2級
自動錄入電能表號碼（選配功能）
支持條形碼掃描槍，自動錄入電能表編碼
利用485或紅外光電頭，讀取多功能電能表尖、峰、平、谷、總的有功無功底數，讀常數及校時。支持國標DL645規約DL645-1997和DL645-2007（選配功能）
儀器內帶2G電子盤
可帶3寸現場打印機，電池供電，直接將彩色屏幕圖像轉換為黑白后打印

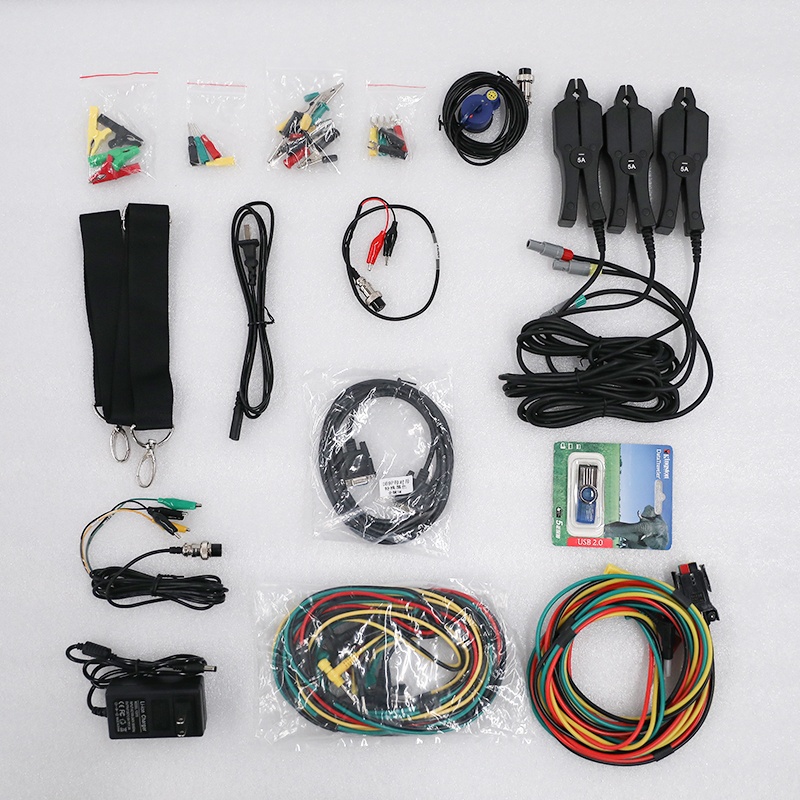

帶5A、100A、500A、1000A鉗表，直接測量低壓電流互感器的變比及變比的誤差
顯示A、B、C三相電壓、電流的波形
工作電源輸入范圍55V-600V。三相電壓輸入工業插座的額定電壓為600V。工業級開關切換外接市電和三相電壓作為工作電源
所有現場需要輸入的參數和下裝的數據均可由用戶自由定義?？上卵b5000個用戶的數據
可將當前屏幕存儲到優盤
具有溫濕度測量功能
具有USB接口，連接優盤，形成超大型空間，方便數據拷貝
觸摸屏加按鍵操作，輸入鍵盤采用電腦鍵盤排列方式排列,也可使用USB接口的PC電腦鍵盤
可通過儀器USB接口與PC機進行對時
平板電腦可直接控制儀器，操作界面和儀器相同
電壓測量插座和電源切換開關為工業級，可在600V下使用。（普通的市電用開關為250V，在380V時為超范圍使用，存在安全隱患）
高安全設計。市電插座、電壓測量插座、電流輸入、電流鉗輸入之間分別隔離，耐壓4kV
電能脈沖輸入保護?？稍谳斎敫邏簳r，自動保護，并在儀器上顯示提示信息,在改正錯誤后，點擊界面即可復位保護

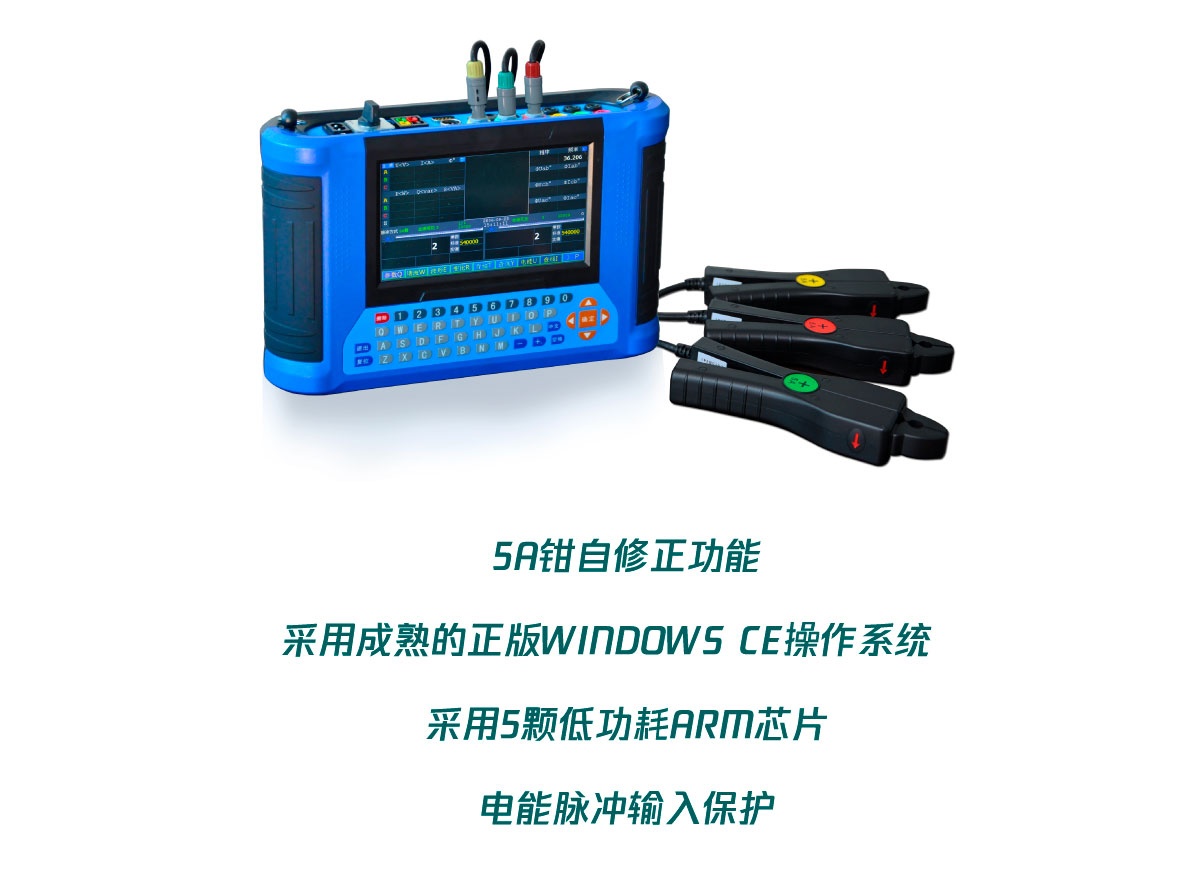

5A鉗自修正功能：儀器內產生5A的電流信號加到5A鉗上，以測量鉗表的誤差
采用5顆低功耗ARM芯片，全部運算能力大于1GIPS，同時計算51次諧波和全波的全部參數
|
電 壓 |
保證誤差范圍 | 25-600V | ||||
| 啟動測量值 | 0.5V | |||||
| 額定值 | 440V | |||||
| 誤差等級 | ± 0.05% | |||||
|
電 流 |
端子 | 額定 Ie | 5A | |||
| 范 圍 | 0.025A-12A | |||||
| 鉗表 | 額定 Ie | 5A 、 100A 、 500A 、 1000A | ||||
| 范 圍 | 0.5%Ie — 2.4Ie | |||||
| 啟動電流 | 0.02%Ie | |||||
| 輸入頻率范圍 | 45-65Hz | |||||
| 頻率測量誤差 | ± 0.01Hz | |||||
| 相位測量范圍 | -180 ° - 180 ° | |||||
| 最大相位誤差 | ± 0.1 ° | |||||
| 諧波百分比、諧波電工參數、諧波電能測量次數 | 2-51 次 | |||||
|
脈沖常數 （注： Ie-- 額定電流） |
低頻輸出 ( 三檔 ) | 5A | 3600P 、 36000P 、 360000P/kWh(kvarh 、 kVAh) | |||
| 其它 | 3600P 、 36000P 、 360000P *(5/Ie)P/kWh (kvarh 、 kVAh) | |||||
| 內部高頻 | 5A | 1.8x10? P/kWh | ||||
| 其它電流檔位 | 1.8x10? *(5/Ie)P/kWh | |||||
| 最高脈沖輸入頻率 | 50kHz | |||||
| 5A端子 |
全波基波 kWh 、 P 、 U 、 I |
± 0.05% | ||||
|
全波基波 Kvarh 、 Q 、 VA 、 VAh |
± 0.2% | |||||
|
諧波 U 、 I 、 P 、 Q 、 S |
± 0.2%H （ H=1+0.01k K=2-51 ） | |||||
| 5A鉗表 |
全波基波 kWh 、 P 、 U 、 I |
± 0.2% | ||||
|
全波基波 Kvarh 、 Q 、 VA 、 VAh |
± 0.2% | |||||
|
諧波 U 、 I 、 P 、 Q 、 S |
± 0.5% H （ H=1+0.01k K=2-51 ） | |||||
|
自檢電流循環輸出電流 |
0.05A,0.1A,0.25A,0.5A,1A,2.5A,5A | |||||
|
自檢誤差（線性和角差） |
± 0.1% | |||||
| 大電流鉗 |
全波基波 kWh 、 P 、 U 、 I |
± 0.5% | ||||
|
全波基波 Kvarh 、 Q 、 VA 、 VAh |
± 0.5% | |||||
|
諧波 U 、 I 、 P 、 Q 、 S |
± 1.0% H （ H=1+0.01k K=2-51 ） | |||||
| 其它 | 變比測量 | ± 0.5% | ||||
| 電壓影響 | < ± 0.01% | |||||
| 頻率影響 | < ± 0.01% | |||||
| 溫度影響 | < ± 0.005%/ ℃ | |||||
| 24 小時變差 | < ± 0.01% | |||||
| 諧波影響 | < ± 0.01% | |||||
| 可充電電池 | 11.1V 3000mAh | |||||
| 耐壓（電壓電流測量及電源與低壓端子之間） | 4.0 kV | |||||
| 電快速瞬變脈沖群 | 4.0 kV | |||||
| 浪 涌 | 4.0kV （共模）， 2.0kV （差模） | |||||
| 開機穩定時間 | <3 分鐘 | |||||
| 環境溫度 | -25 ℃ -+45 ℃ | |||||
| 相對濕度 | 40%-95% | |||||
| 工作電源 | AC 55V - 600V | |||||
| 功 耗 | < 9W | |||||
| 外形尺寸 | 275mm * 196mm * 78mm | |||||
| 重 量 | < 1.5 kg | |||||
