隨著國民經濟的迅速發展和人民生活水平的不斷提高，社會對電能的需求越來越大，電網容量不斷擴大，電壓等級逐步提高，對電力系統的穩定性和可靠性提出了更高的要求。加強輸變電設備在線監測、故障診斷與狀態評估技術的研究，對于提高設備利用率和運行可靠性，保障電網安全經濟運行具有重要意義。電力系統運行維護方式由計劃維修模式向狀態檢修過渡已成為必然趨勢。局部放電是造成絕緣劣化的主要原因，也是絕緣劣化的重要征兆和表現形式。

　　在局部放電發生時，放電區域內分子間會劇烈撞擊，同時介質由于放電發熱而瞬間體積發生改變，這些因素都會在宏觀上產生脈沖壓力波，超聲波就是其中頻率大于20kHz的聲波分量。此時，局部放電源可看作點脈沖聲源，聲波以球面波的形式向四周傳播，遵循機械波的傳播規律，在不同介質中傳播速度不同，且介質交界處會產生反射和折射現象。在設備外部安裝聲電轉換器，可將聲信號轉化為電信號，然后經一系列的處理，就可得到代表設備局放信息的特征量。超聲波檢測受電氣干擾小，可實現遠距離無線測量，相對于傳統的電脈沖等檢測方法，有明顯的優點，尤其是在大容量電容器的局部放電檢測方面，其靈敏度甚至高于電脈沖法。

　　本局部放電超聲波標定系統成套產品，是經過多年的深入研究而推出的科研成果，該產品實現了對局部放電超聲波檢測的傳感器接收特性、檢測系統的核心性能指標進行了科學合理的量化評價考核，并進行大量的測試應用，取得了良好的應用效果，目前也已滿足相關電力行業標準。該產品有效推動了局放檢測技術的發展，為促進行業健康有序發展和電網安全穩定運行奠定了扎實的技術基礎。

　　標定系統構成

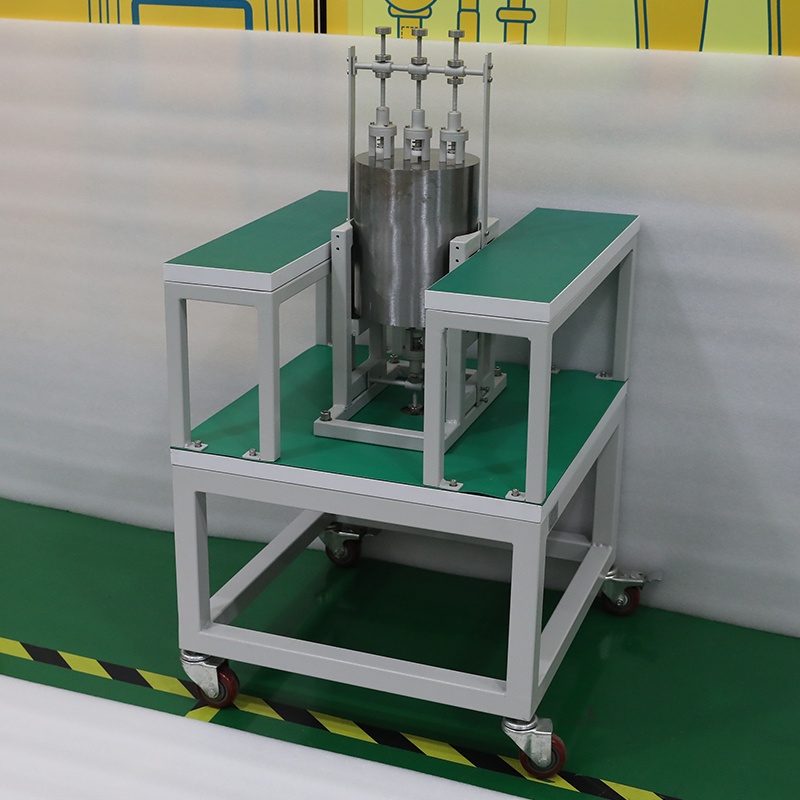

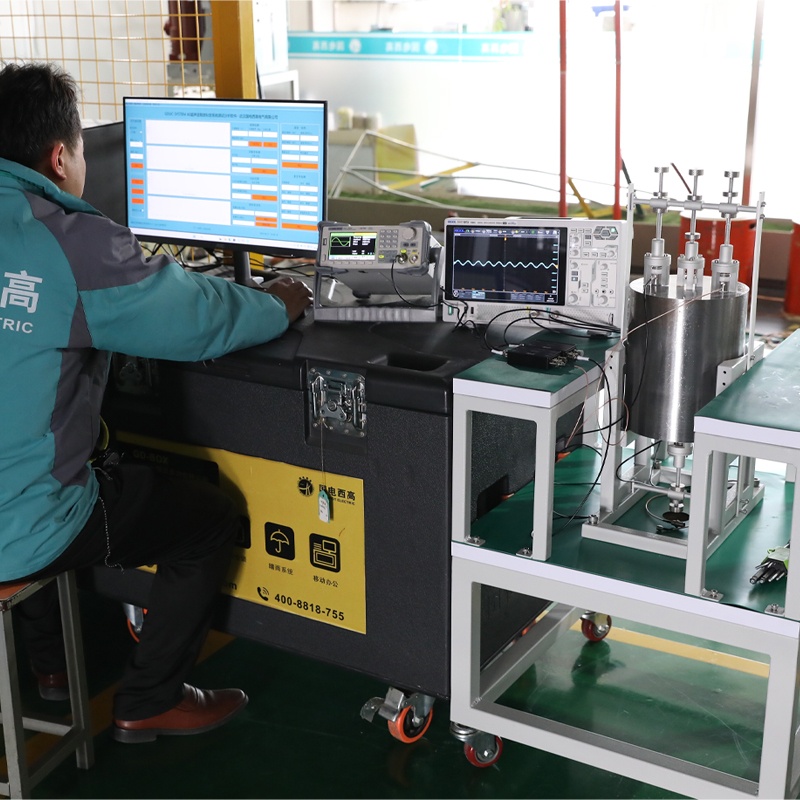

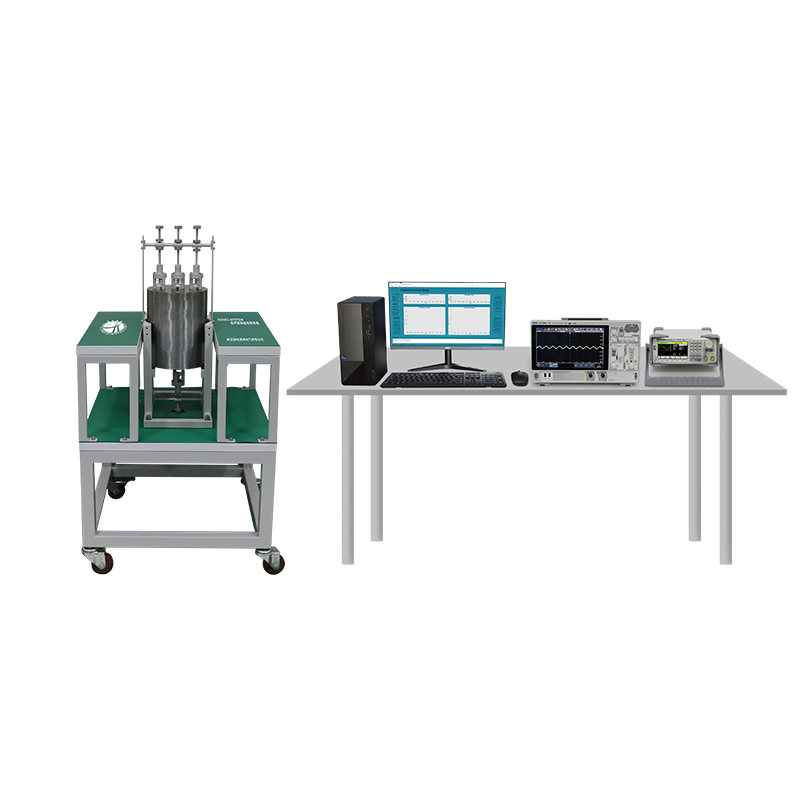

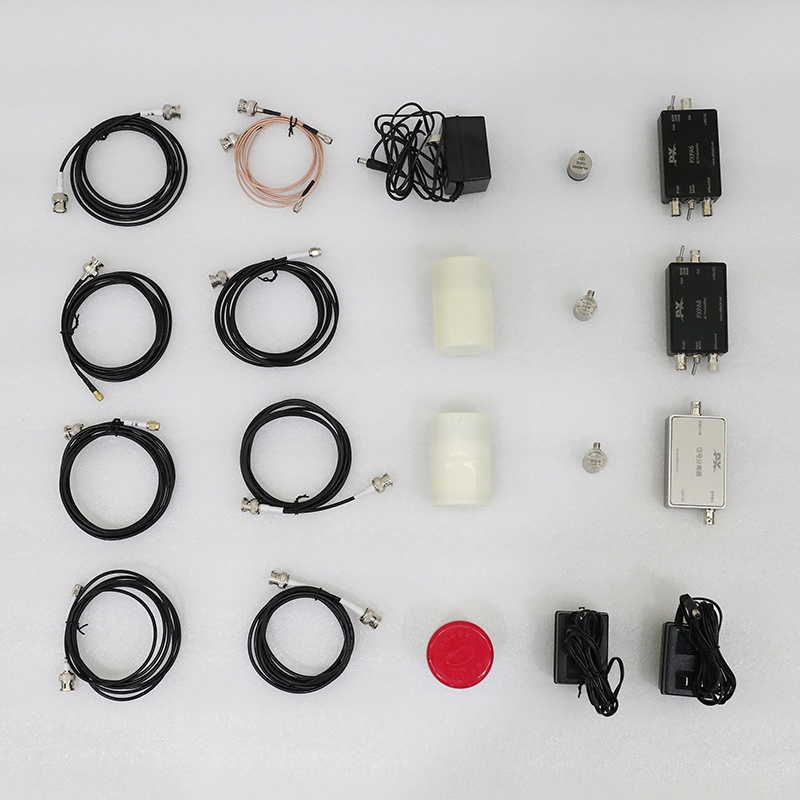

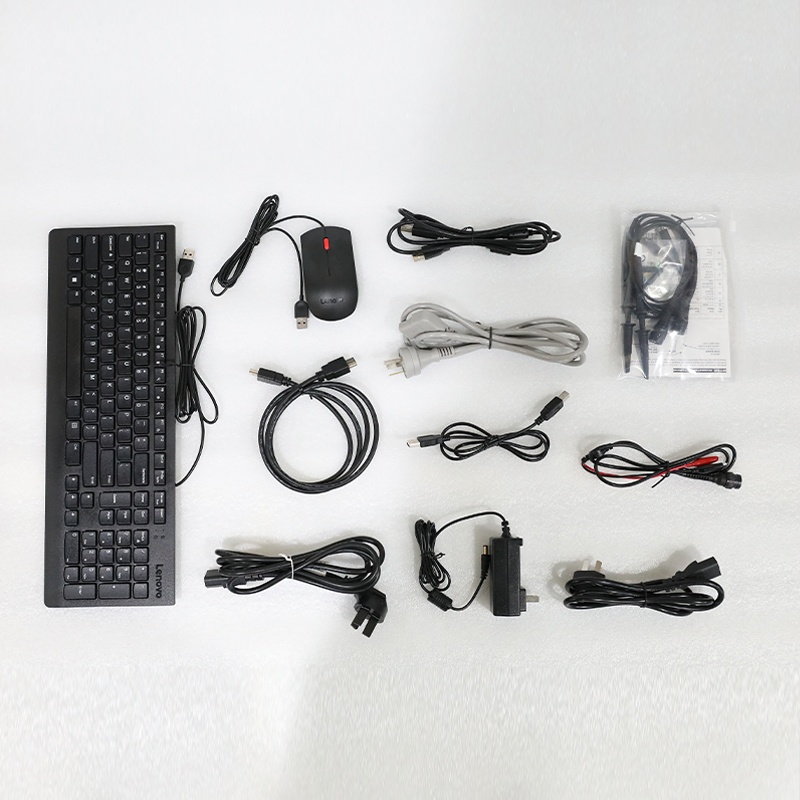

　　高頻測量標定系統由標定信號發生器、試驗試塊、用于SF6氣體絕緣電力設備的接觸式發射傳感器、參考傳感器各1只、用于充油電力設備的接觸式發射傳感器、參考傳感器各1只、高速數字示波器、測控計算機、測控分析軟件及各種線纜附件等構成。

本標定系統平臺可以檢測靈敏度試驗、檢測頻帶試驗、線性度誤差、穩定性試驗等核心指標。

靈敏度

對于接觸式傳感器峰值靈敏度一般不小于60dB(V/(m/s))，均值靈敏度一般不小于40dB(V/(m/s))； 對于非接觸式檢測儀檢測靈敏度不大于40dB（V/uPa）。

檢測頻帶

用于SF6氣體絕緣電力設備的超聲波檢測儀，一般在20kHz～80kHz范圍內；對于充油電力設備的超聲波檢測儀，一般在80kHz～200kHz范圍內；對于非接觸方式的超聲波檢測儀，一般在20kHz～60kHz 范圍內。

線性度誤差

線性度誤差不大于±20%。

穩定性

局部放電超聲波檢測儀連續工作1小時后，注入恒定幅值的脈沖信號時，其響應值的變化不應超過±20%。

表1檢測系統相關技術參數要求：
