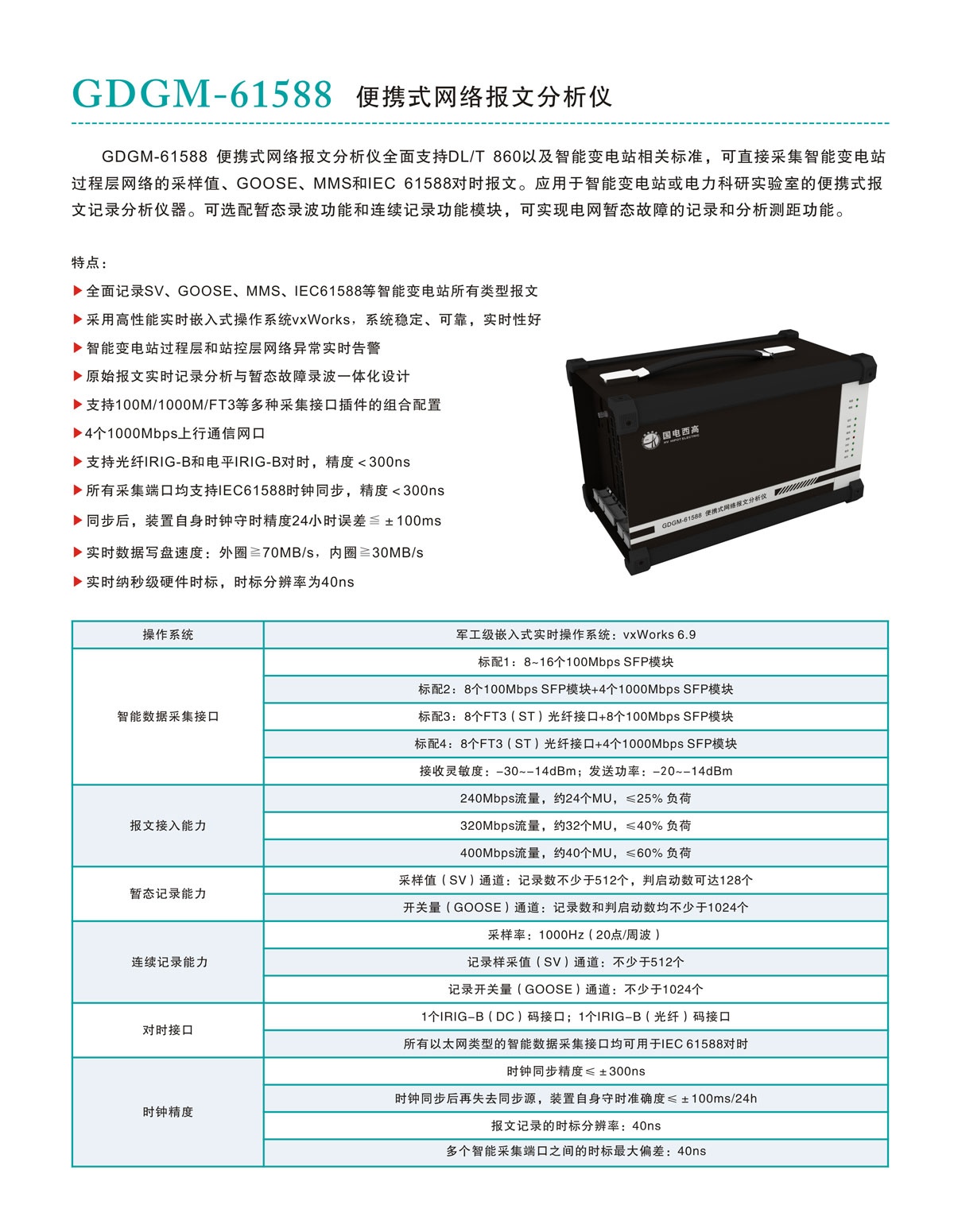

GDGM-61588(停產)
售前咨詢：400-8818-755 公司郵箱： hv@gdxgs.com
提示：凡購買本產品的全國用戶享受免費技術指導、軟件升級、終生維修服務
GDGM-61588便攜式網絡報文分析儀是應用于智能變電站或電力科研實驗室的便攜式網絡報文分析儀器，全面支持DL/T 860以及智能變電站相關標準，為智能變電站各類二次設備的試驗、調試、檢修提供數據參考依據。
GDGM-61588可直接采集智能變電站過程層網絡的采樣值、GOOSE、MMS和IEC 61588對時報文?？蛇x配暫態錄波功能和連續記錄功能模塊，當選配暫態錄波功能后，即可實現電網暫態故障的記錄和分析測距功能。
| 產品型號參數 | |
| 處理器 | 嵌入式雙核處理器，內存 2GB |
| 存儲空間 | 2TB |
| 操作系統 | 軍工級嵌入式實時操作系統： vxWorks 6.9 |
| 智能數據采集接口 | |
| 標配 1 | 8~16 個 100Mbps SFP 模塊 |
| 標配 2 | 8 個 100Mbps SFP 模塊 +4 個 1000Mbps SFP 模塊 |
| 標配 3 | 8 個 FT3(ST) 光纖接口 +8 個 100Mbps SFP 模塊 |
| 標配 4 | 8 個 FT3(ST) 光纖接口 +4 個 1000Mbps SFP 模塊 |
| 接收靈敏度 | -30~-14dBm ；發送功率： -20~-14dBm 注： SFP 模塊可以選擇接插 LC 多模 / 單模光纖以太網接口或 RJ45 電以太網口 |
| 報文接入能力 | |
| 240Mbps 流量 | 約 24 個 MU ，≤ 25% 負荷（推薦使用的正常負載） |
| 320Mbps 流量 | 約 32 個 MU ，≤ 40% 負荷（推薦使用的上限負載） |
| 400Mbps 流量 | 約 40 個 MU ，≤ 60% 負荷（極限負載狀態） |
| 暫態記錄能力 | |
| 采樣值 (SV) 通道 | 記錄數不少于 512 個，判啟動數可達 128 個 |
| 開關量 (GOOSE) 通道 | 記錄數和判啟動數均不少于 1024 個 |
| 連續記錄能力 ( 選配 ) 可配置連續記錄功能 | |
| 采樣率 | 1000Hz （ 20 點 / 周波） |
| 記錄采樣值 (SV) 通道 | 不少于 512 個 |
| 記錄開關量 (GOOSE) 通道 | 不少于 1024 個 |
| 對時接口 | 1 個 IRIG-B （ DC ）碼接口； 1 個 IRIG-B （光纖）碼接口 所有以太網類型的智能數據采集接口均可用于 IEC 61588 對時 |
| 電源 | 100V~250V 寬范圍交直流通用電源 |
| 時鐘精度 | |
| 時鐘同步精度 | ≤± 300ns |
| 時鐘同步后再失去同步源，裝置自身守時準確度 | ≤± 100ms/24h |
| 報文記錄的時標分辨率 | 40ns |
| 多個智能采集端口之間的時標最大偏差 | 40ns |
