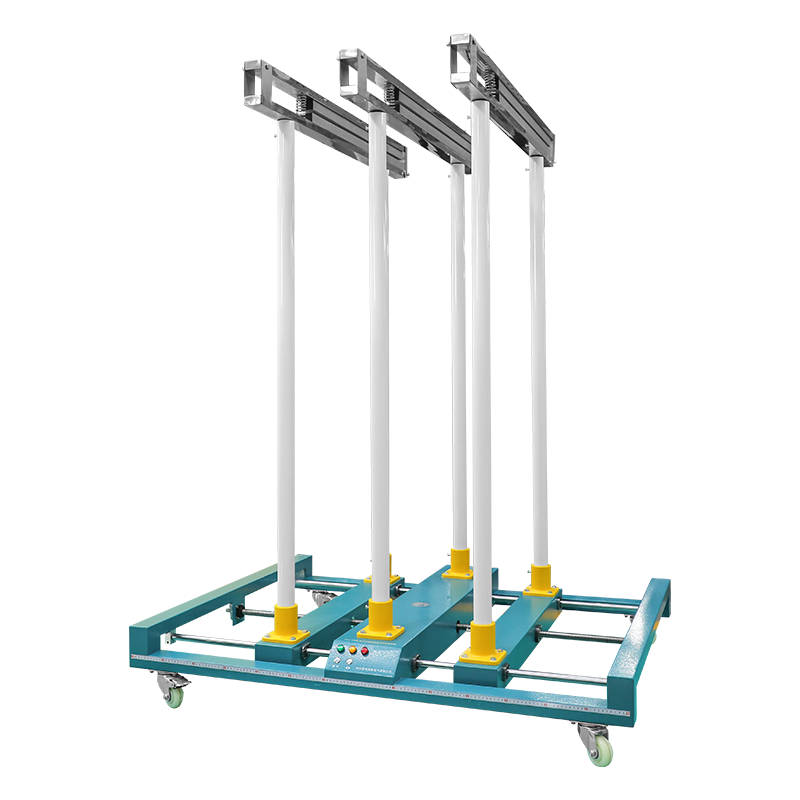

本公司生產GDJ-150D絕緣桿電極裝置是依據中華人民共和國國家發展改革委員會發布的中華人民共和國電力行業標DL/T976-2017《帶電作業工具、裝置和設備預防性試驗規程》的要求基礎上研制而成，產品各項指標均符合國標要求。本裝置由電動控制，中間電極接高壓為固定式主電極，兩側為輔電極接地，輔助電極可以電動驅動向兩側同步展開或合并，實用性強、操作簡單方便。適用于10 ~ 500kV絕緣桿整體試驗或分段試驗?？赏瑫r進行同一電壓等級的多個絕緣桿耐壓試驗。能滿足電力工人作業時的絕緣要求，為電力企業安全生產做出貢獻。
采用標準：
1. 國家電網安監{2005}83號《電力安全工作規程》
2. DL408《電業安全工作規程》
3. DL/T976-2017《帶電作業工具、裝置和設備預防性試驗規程》
4. DL/T1476-2015《電力安全工器具預防性試驗規程》
5. DL/T 848-2018《高壓試驗裝置通用技術條件》
6. DL/T 596-2021《電力設備預防性試驗規程》
7. GB/T16927.1~2-1997《高電壓試驗技術》
8. GB4793-1984 《電子測量儀器安全要求》
9. GB191《包裝貯運標志》
|
基本 型號 |
GDJ-150D |
|
電極數量（組） |
3 |
|
最高耐壓（KV） |
180 |
|
倍壓模式額定試驗電壓（KV） |
300KV |
|
適用范圍 |
66KV及以下絕緣桿的整段試驗； 110-500KV絕緣桿的分段試驗 |
|
規格 |
68kg |
|
電極間隙 |
120mm-1070mm之間任意可調 |
|
試驗工位 |
12 |
|
環境溫度 |
-10℃-40℃ |
|
濕度 |
≤90%RH，不結露、儀器不閃爍 |
|
連續運行時間 |
可連續 |
|
備注 |
建議加保護電阻和分壓器 |
|
額定電壓（kV) |
試驗長度（m） |
試驗電壓（kV) |
耐壓時間（min） |
|
10 |
0.7 |
45 |
1 |
|
35 |
0.9 |
95 |
1 |
|
66 |
1 |
175 |
1 |
|
110 |
1.3 |
220 |
1 |
|
220 |
2.1 |
440 |
1 |
|
330 |
3.2 |
380 |
3 |
|
500 |
4.1 |
580 |
3 |
|
750 |
4.7 |
780 |
3 |
