序號

技術參數名稱

提供值

1

系統型號

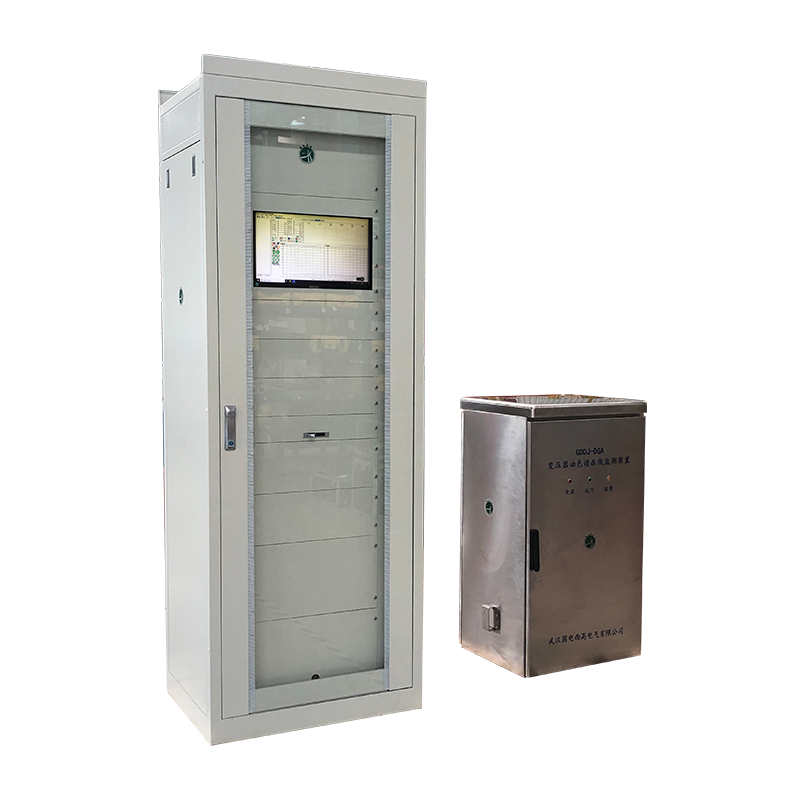

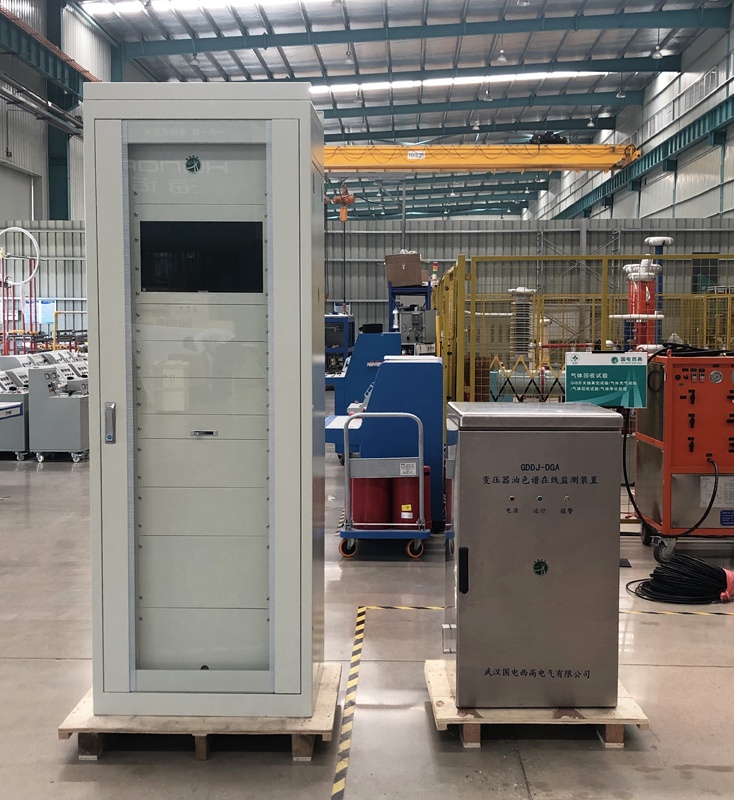

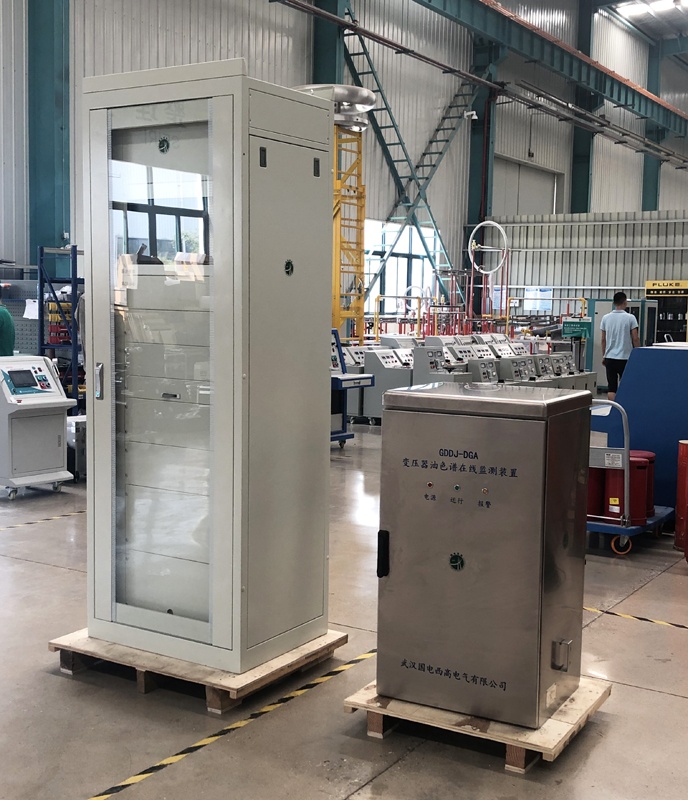

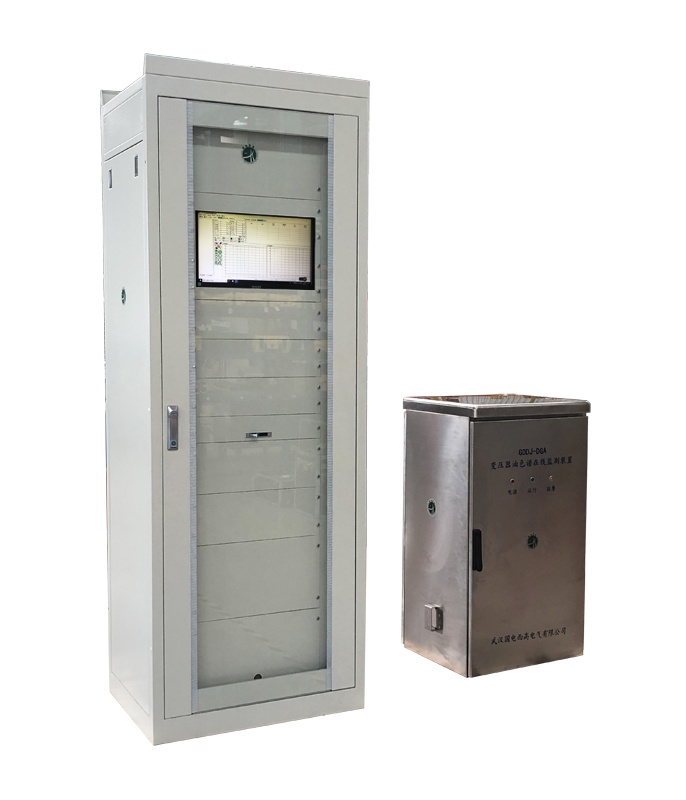

GDDJ-DGA

2

工作環境溫度

-40℃～＋70℃

3

工作環境濕度

相對濕度5～95%（裝置內部既無凝露，也不應結冰）

4

大氣壓力

70kPa～110kPa

5

工作電源

AC 220 V±10% ， 50Hz

6

監測組分

H₂、 CO、 CO₂、 CH₄、 C₂H₄、 C₂H₂、 C2H6、H20（可選）等7種氣體組分及微水、相對增長率及絕對增長速度； 油中微水監測可選

7

分析診斷功能

通過改良三比值法、大衛三角法及立方體圖示法對監測數據進行分析、診斷，并提供原始譜圖

8

最小檢測周期

40-60分鐘，可由用戶自行設定，默認24小時

9

取樣方式

循環取樣，安全真實地反應變壓器中氣體真實情況

10

油氣分離方式

真空全脫氣方式

11

數據存儲壽命

≥ 10 年

12

配備載氣量

氣源發生器

13

監測氣體

測量范圍

最低檢測

1）

H₂

1 ～ 2000 μ l/l

1μ l/l

2）

CO、

5 ～ 20000 μ l/l

5 μ l/l

3

 CO₂

25-----20000 μ l/l

5 μ l/l

3）

CH₄

0.1 ～ 2000 μ l/l

0.1-0.5 μ l/l

4）

C₂H₄

0.1 ～ 2000 μ l/l

0.1-0.5 μ l/l

5）

C₂H₆

0.1 ～ 2000 μ l/l

0.1 -0.5μ l/l

6）

C₂H₂

0.1 ～ 2000 μ l/l

0.1-0.5 μ l/l

7）

H2O（可選）

1 ～ 800 μ l/l

8）

總烴

1 ～ 8000 μ l/l

9）

總含氣量（可選）

0.2 ～ 15%

14

穩定性（測量偏差）

同一試驗條件下對同一油樣的監測結果偏差不超過 ±5%（中等濃度）

15

靜電放電抗擾度

4 級，± 8kV－± 15kV

16

電快速瞬變脈沖群抗擾度

4 級，± 4kV

17

浪涌（沖擊）抗擾度

4 級，± 4kV

18

耐地震能力：地震波為正弦波

地震烈度 9 度地區：

持續時間：三個周波，安全系數 1.67

地面水平加速度 0.4g ，地面垂直加速度 0.2g

地震烈度 8 度地區：

地面水平加速度 0.25g ，地面垂直加速度 0.125g

地震烈度 7 度地區：

地面水平加速度 0.2g ，地面垂直加速度 0.1g

19

存儲運輸極限環境溫度

-40 ℃ ～＋ 80 ℃

20

外殼的防護性能

室外安裝部件（本系統和通訊控制單元） IP56

21

外形尺寸

寬 600mm × 深 535mm × 高 1100mm

22

整機重量

130kg

23

基礎尺寸

長 600mm × 寬 500mm × 地面高 200mm左右詳細施工見基座施工圖
