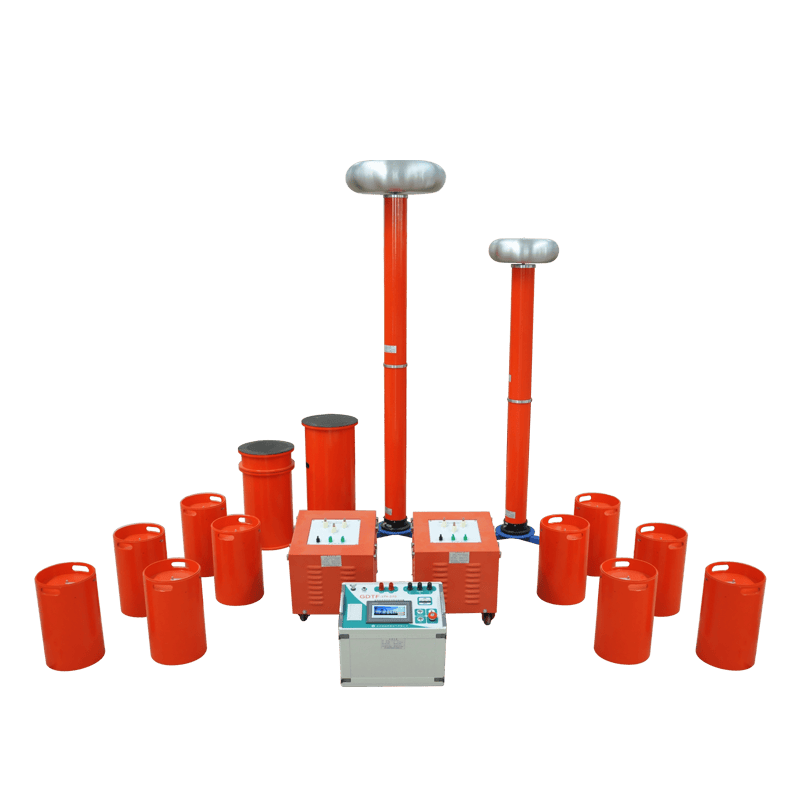

在電氣工程領域，串聯諧振耐壓試驗裝置是進行絕緣測試的重要設備之一。其主要功能是對電氣設備進行高電壓的耐壓試驗，以驗證設備在高電壓下的絕緣性能。

工作原理

串聯諧振耐壓試驗裝置的核心原理是利用諧振現象來實現高電壓輸出。該裝置主要由電源、串聯諧振電路和試品組成。其工作過程可以概括為以下幾個步驟：

1. 諧振電路的組成：串聯諧振電路一般由電感和電容組成。當電源提供的頻率與電路的諧振頻率相匹配時，電路中的電流將達到最大值，從而在試品上產生高電壓。

2. 頻率調節：在試驗過程中，操作人員需要調節電源的頻率，以確保其與諧振電路的頻率相匹配。通過精確的頻率控制，裝置能夠在相對較低的電壓下產生高電壓輸出，這種方法在技術上被稱為“諧振升壓”。

3. 高壓輸出：當諧振條件滿足時，試品上的電壓會逐漸上升。此時，操作人員可以通過監測設備的電流和電壓，判斷試品的絕緣性能是否符合標準。

4. 耐壓測試：在試驗過程中，裝置會對試品施加高電壓，通常是設備額定電壓的1.5倍至2倍，持續一定時間。這一過程能夠有效檢測設備在極端條件下的絕緣能力。

應用領域

串聯諧振耐壓試驗裝置廣泛應用于電力行業，尤其是在變壓器、開關設備和電纜等電氣設備的生產和維護中。其主要應用包括：

變壓器測試：在變壓器的生產和維護過程中，使用該裝置進行耐壓測試，可以有效確認其絕緣性能，防止設備在運行中發生故障。

電纜測試：對于長距離電纜，耐壓測試是確保其安全運行的重要步驟。通過串聯諧振耐壓試驗，可以檢測電纜的絕緣狀況，及時發現潛在問題。

開關設備測試：開關設備的可靠性直接影響電力系統的安全性。使用該裝置進行耐壓測試，可以確保開關設備在高電壓下的穩定性。

技術優勢

串聯諧振耐壓試驗裝置相較于傳統的耐壓測試設備，具備多項技術優勢：

1. 高效性：由于諧振原理的應用，該裝置能夠在較低的功率下實現高電壓輸出，極大地提高了測試的效率。

2. 安全性：在測試過程中，操作人員可以通過監測設備的電流和電壓，及時調整測試參數，確保測試過程的安全性。

3. 靈活性：該裝置可以根據不同的測試需求進行調整，適應多種電氣設備的耐壓測試要求。

4. 便攜性：現代串聯諧振耐壓試驗裝置設計小巧，便于攜帶和現場測試，極大地方便了電力設備的維護工作。

串聯諧振耐壓試驗裝置在電氣設備的測試和維護中扮演著至關重要的角色。其獨特的工作原理和廣泛的應用領域，使其成為電力行業不可或缺的設備。隨著電力系統的不斷發展，串聯諧振耐壓試驗裝置的技術也在不斷進步，為電氣設備的安全運行提供了有力保障。
