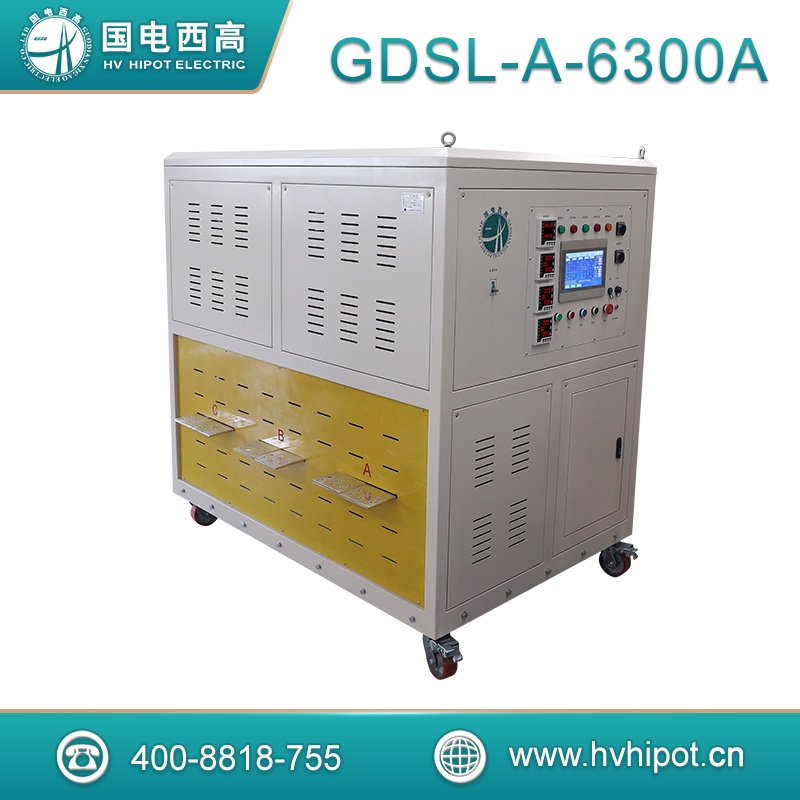

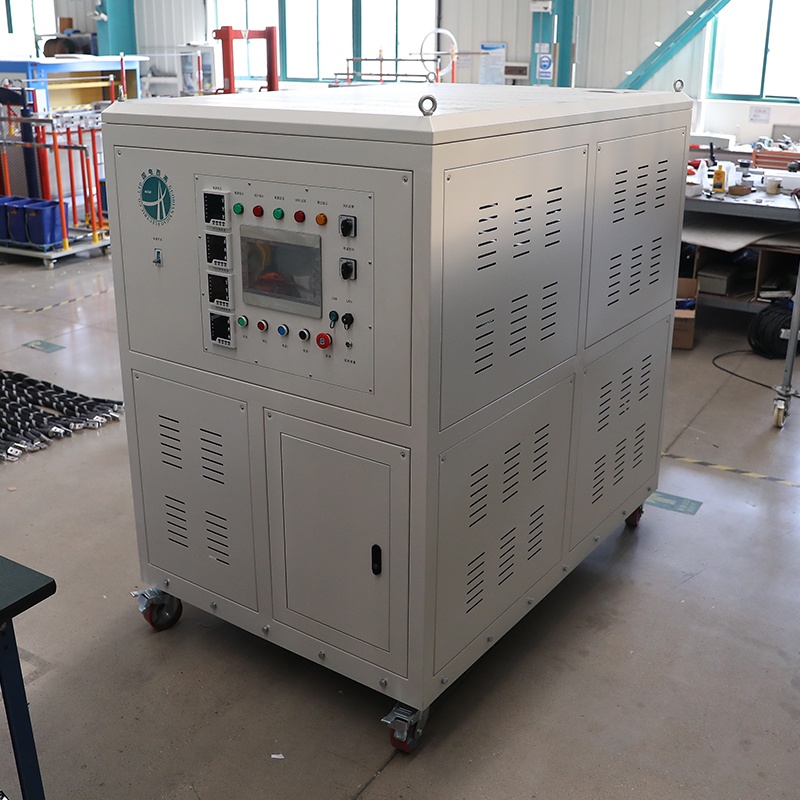

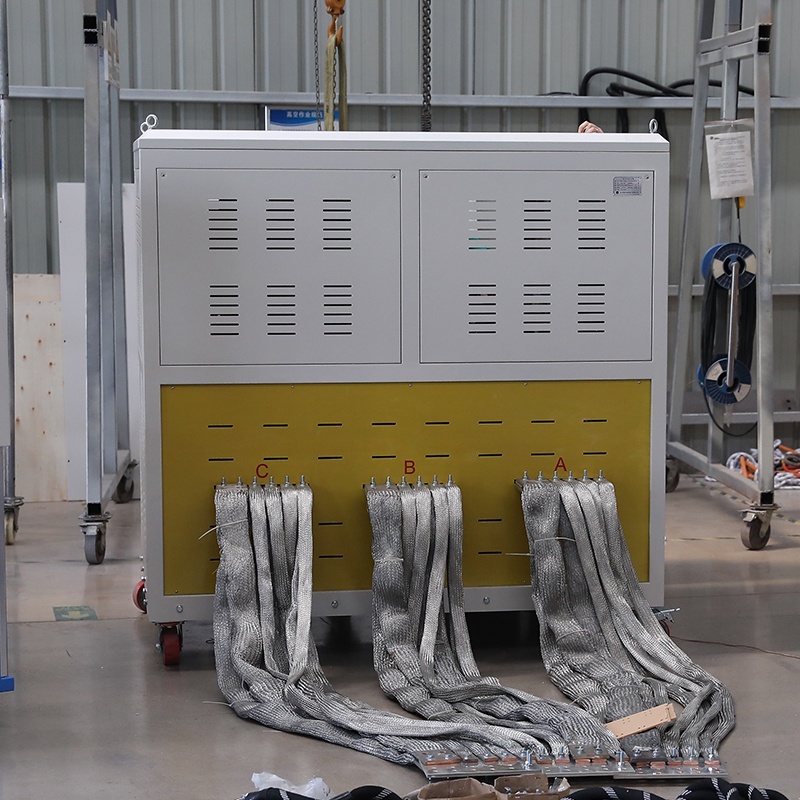

GDSL-A-6300 智能單相溫升試驗裝置，采用PLC與19寸工業平板電腦作為控制系統，可實現手自一體的溫升檢測設備。該試驗裝置能夠實現單相6300A電流輸出，64路溫度采集。能夠將采集的溫度與電流使用曲線圖的方式進行顯示。并能將所采數據導出CSV文件，方便在電腦上進行分析處理。同時設備具有完善的保護措施。

使用條件

電源電壓：380V±10% 50HZ±1%   波形畸變率不大于5%

環境溫度：-10℃-40℃

環境濕度：≤80%RH，不結露、儀器不閃爍

海拔：≤1000m

使用環境應無明顯的塵埃、煙、腐蝕性、可燃性氣體、水蒸氣和鹽霧，無嚴重的震動情況；

產品參數

控制部分

2.1.1 電源電壓測量范圍：AC0-450V        分辨率：0.01V

2.1.2 DDG初級電壓測量范圍：AC0-450V    分辨率：0.01V

2.1.3 DDG初級電流測量范圍：AC0～200A    分辨率：0.01A

2.1.4 VT初級電流測量范圍：AC0～200A     分辨率：0.01A

2.1.5 DDG次級電流測量范圍：AC150～6300A   分辨率：0.01A

2.1.6  計時范圍：任意時段

2.1.7  電壓精度  ≤±3%(10%~100%量程)

2.1.8電流精度  ≤±3%(10%~100%量程)

2.2 接觸式調壓器

2.2.1 輸入電壓：AC380V±10%  50Hz±1

2.2.2 額定容量（常用參數）：70kVA

2.2.3 輸出電壓：0-430V

2.2.4 輸入電流：AC 0 ～ 184.2A

2.2.5 輸出電流：AC 0 ～162.8A

2.3大電流變壓器

2.3.1 輸出容量：50kVA

2.3.2 輸入電壓：400V

2.3.3 輸入電流：125A

2.3.4 輸出電壓：8V

2.3.5 輸出電流：6300A

2.4測量電流互感器

2.4.1 一次電流：8000A

2.4.2 二次電流：5A

2.4.3 一二次耐壓：3KV

2.4.4 工作電壓：0.5KV

2.4.5 額定負荷：20/5VA

2.4.6 準確度等級：0.5級

2.3.7 絕緣水平：一次及二次繞組工頻耐壓3KV/1min

2.5 規格尺寸：1240*1750*1740  247KG（以實物為準）
