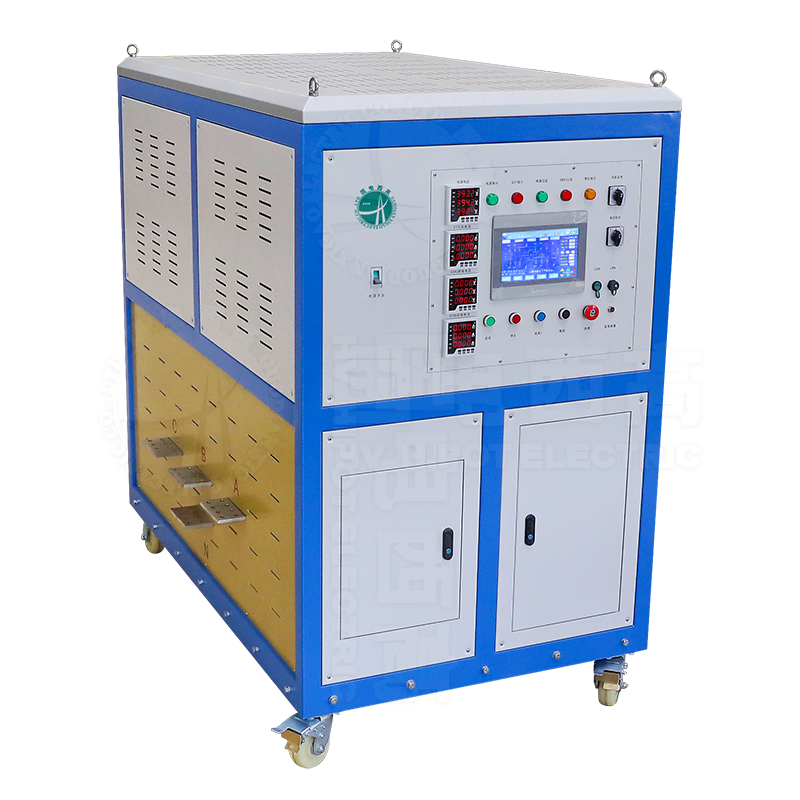

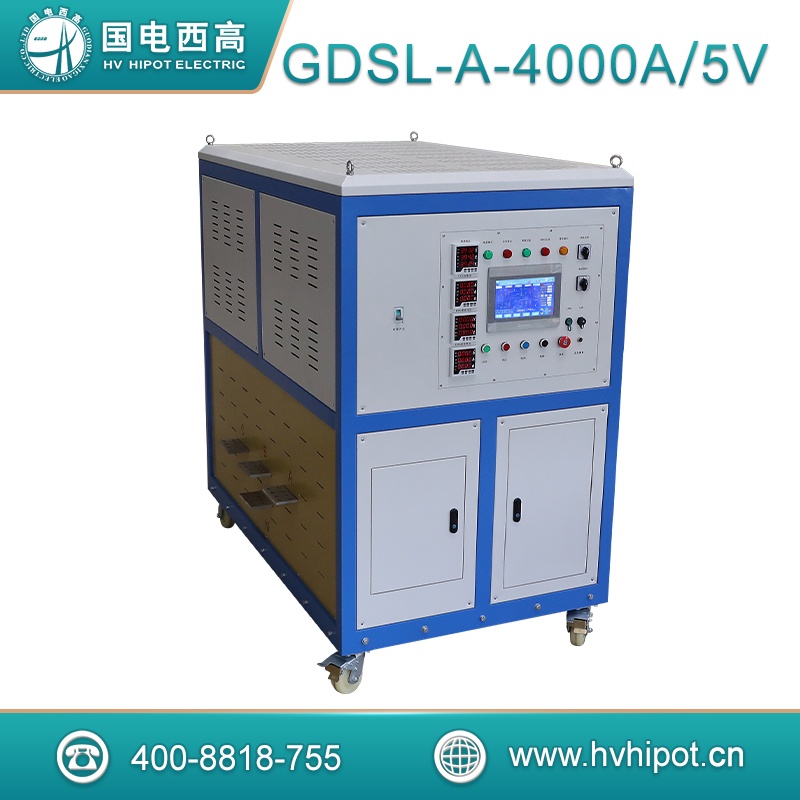

GDSL-A-4000A 智能三相大電流試驗裝置，采用PLC與19寸工業平板電腦作為控制系統，可實現手自一體的大電流檢測設備。該發生器能夠實現三相4000A電流輸出，64路溫度采集。能夠將采集的溫度與電流使用曲線圖的方式進行顯示。并能將所采數據導出CSV文件，方便在電腦上進行分析處理。同時設備具有完善的保護措施。
功能特點
標配19寸工業平板電腦、可編程控制器PLC自動化控制。
電流、溫度、時間、狀態信息及系統狀態信息等數據大屏液晶顯示，讀數清晰、直觀；
界面清晰明了，操作簡單，可適應多種應用場合；
操作直觀，鍵盤與鼠標操作，快捷，易上手。
當設置成自動升流時，三相輸出電流自動調整平衡，精度易于控制；
多通道數據記錄儀通道多路溫度采集，豐富的顯示畫面，操作方面，精確可靠；
自動計時功能，自動控制時三相輸出電流平衡后，開始計時，當計時時間到，顯示試驗結果，設備自動回到零位；
手動控制模式：電流的增加/減少由鼠標點擊相應按鈕控制，設備自動判斷上/下限位，有過電流保護等功能，整個試驗過程手動控制，按需操作；
面板設有緊急按鈕，當設備出現異常時，可迅速切斷控制電源；
當環境溫度和機內溫度偏高時，可以打開面板風機開關，給設備散熱；
對于不同的負載，可實現手動無功補償。
出現過流等故障時，保護即時，準確，可靠；
采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾能力強，試驗中不會出現死機、黑屏、花屏等異?，F象。
|
接觸式調壓器 |
|
|
輸入電壓 |
AC380V±10% 50Hz±1 |
|
額定容量（常用參數） |
24kVA*3 |
|
輸出電壓 |
0-430V |
|
輸入電流 |
AC 0 ～ 63.2A*3 |
|
輸出電流 |
AC 0 ～ 55.8A*3 |
|
電壓表測量精度 |
0.5 ％FS ± 3 字 |
|
電流表測量精度 |
0.5 ％FS ± 3 字 |
|
輸出電流測量精度 |
2.0 ％FS ± 5 字 |
|
大電流變壓器 |
|
|
輸出容量 |
24kVA*3 |
|
輸入電壓 |
400V |
|
輸入電流 |
60A*3 |
|
輸出電壓 |
6V |
|
輸出電流 |
4000A |
|
測量電流互感器 |
|
|
一次電流 |
4000A |
|
二次電流 |
5A |
|
一二次耐壓 |
3KV |
|
工作電壓 |
0.66KV |
|
額定負荷 |
20/5VA |
|
準確度等級 |
0.5級 |
|
結構 |
空氣絕緣干式結構 |
|
絕緣水平 |
一次及二次繞組工頻耐壓3KV/1min |
|

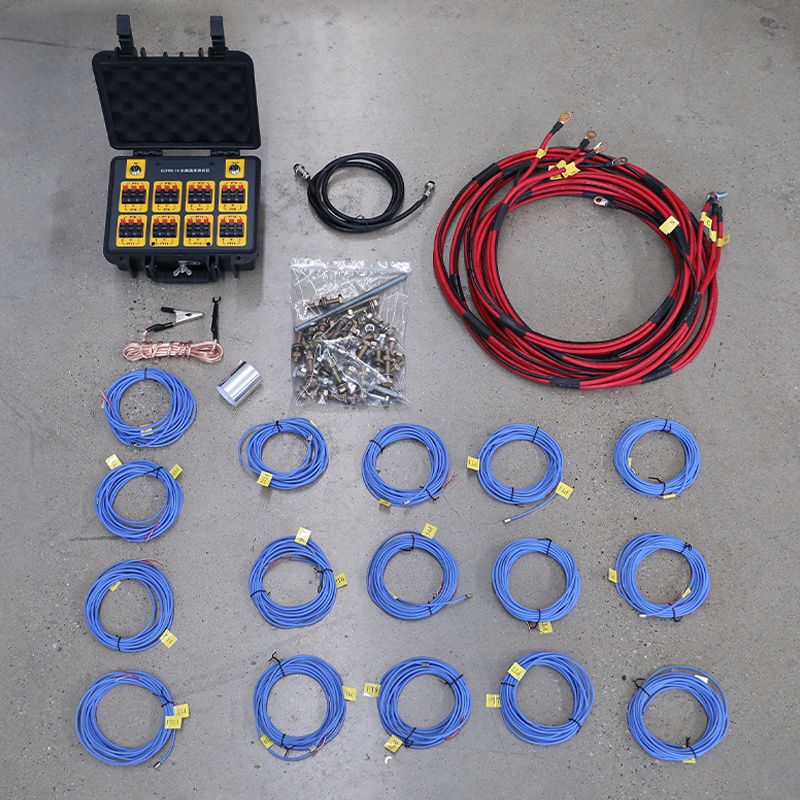

多路溫度巡檢儀 |
|
|
測量通道 |
可同時測量64個輸入通道 |
|
測量量程 |
-200-600℃ |
|
測量精度 |
0.1%±0.5℃ |
|
信號傳輸方式 |
有線傳輸與PC機軟件后臺通訊 |
|
傳感器類型 |
熱電阻PT100 |
|
測量分辨力 |
1/60000,24位AD轉換器 |
|
輸出電流方式 |
真有效值自動可調 |
|
結構形式 |
一體式 |
|
保護裝置 |
過流、過熱 |
|
工作時間 |
24小時 |
|
冷卻方式 |
自然冷卻+強制風冷 |
|
規格尺寸 |
1240*1750*1740 |
