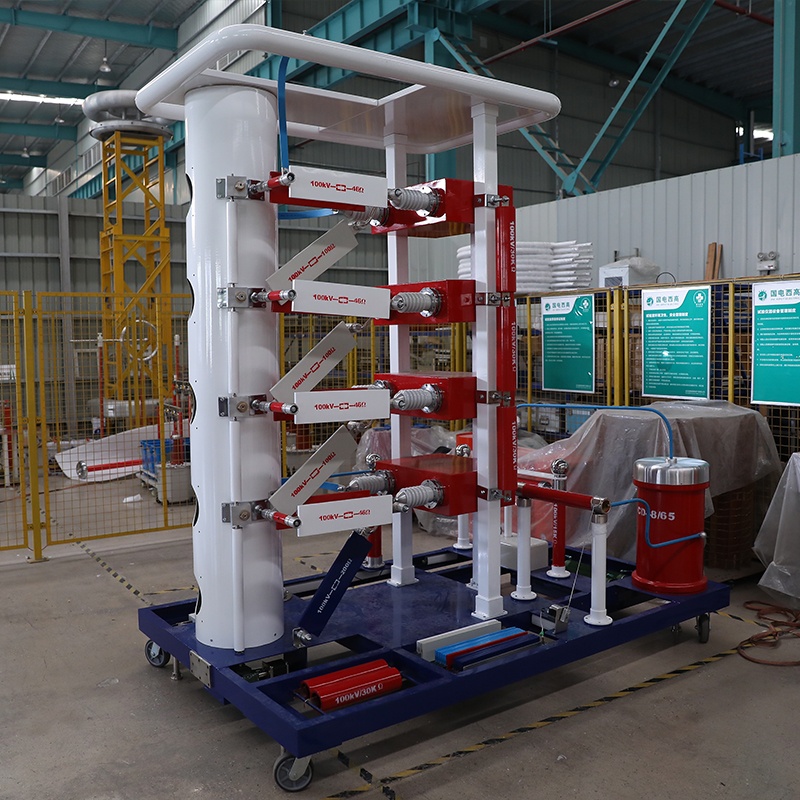

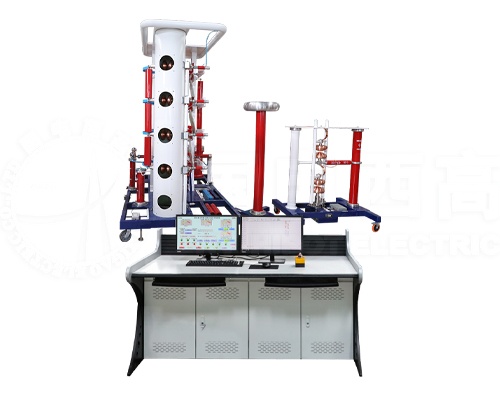

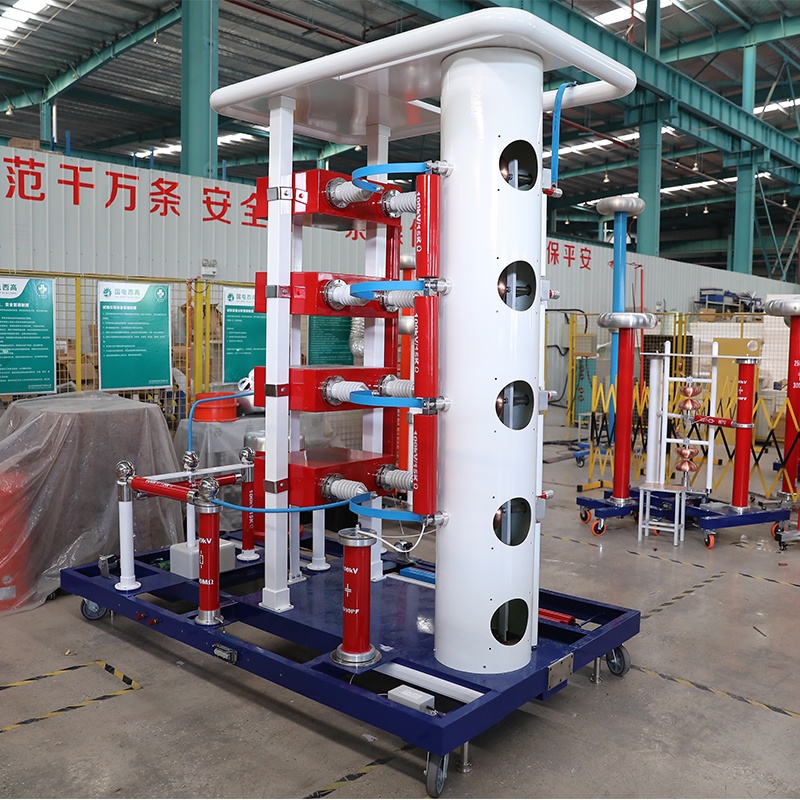

GDCY-400kV/30kJ沖擊電壓發生器可對絕緣子串、長空氣間隙、套管、互感器、變壓器等試品進行沖擊電壓試驗和其它科學研究。

使用條件

    1、安裝、使用處海拔高度不超過1000米

    2、周圍空氣溫度：-20℃～＋40℃，空氣相對濕度不大于85％(20℃)

    3、無導電塵埃存在

    4、無火災及爆炸危險品

    5、不含有腐蝕金屬和絕緣的氣體和蒸汽

    6、無劇烈振動、碰撞和強烈顛簸

    7、地平水平面不超過3度，移動式裝置地面不平度±1mm/2 mm

    8、電源電壓的波形為正弦波，波形畸變率小于3％，頻率50Hz，電源側應不遭受來自外部的過電壓。

    9、設有一可靠接地點，接地電網應有良好的沖擊特性，穩態下接地電阻不應大于0.5W,且接地點應在本體附件。

    10、產生雷電沖擊電壓波時，發生器高壓端對周圍接地物體的最小。

    11、GDCY-400型沖擊電壓發生器安全距離如下表所示：

產品參數

主要技術參數

    1、額定級電壓100kV，最大充電電流10A；

    2、輸出電壓波形；

    在不同額定電壓下 和一定負荷電容時，能產生±1.2/50μS雷電沖擊電壓全波。

    3、電壓利用系數：在不同負荷電容配備一定的沖擊電容，產生1.2/50μS雷電沖擊電壓波，利用系數分別不小于0.85。雷電沖擊截波，利用系數分別不小于0.75；

    4、使用持續時間：在2/3額定電壓以上每三分鐘充放電一次，可連續運行，在2/3額定電壓以下，每兩分鐘充放電一次，可連續運行。
