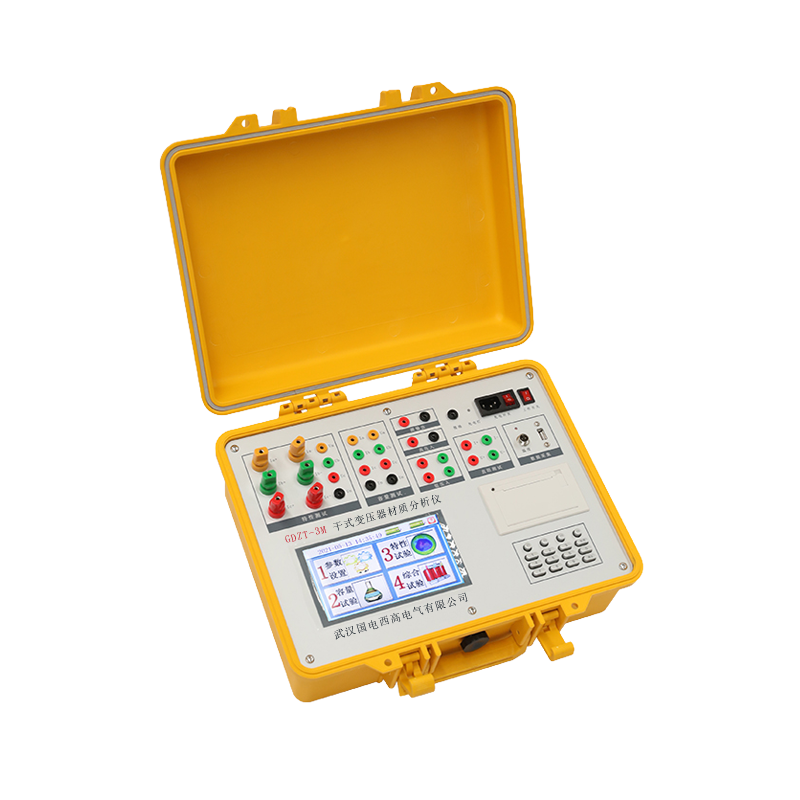

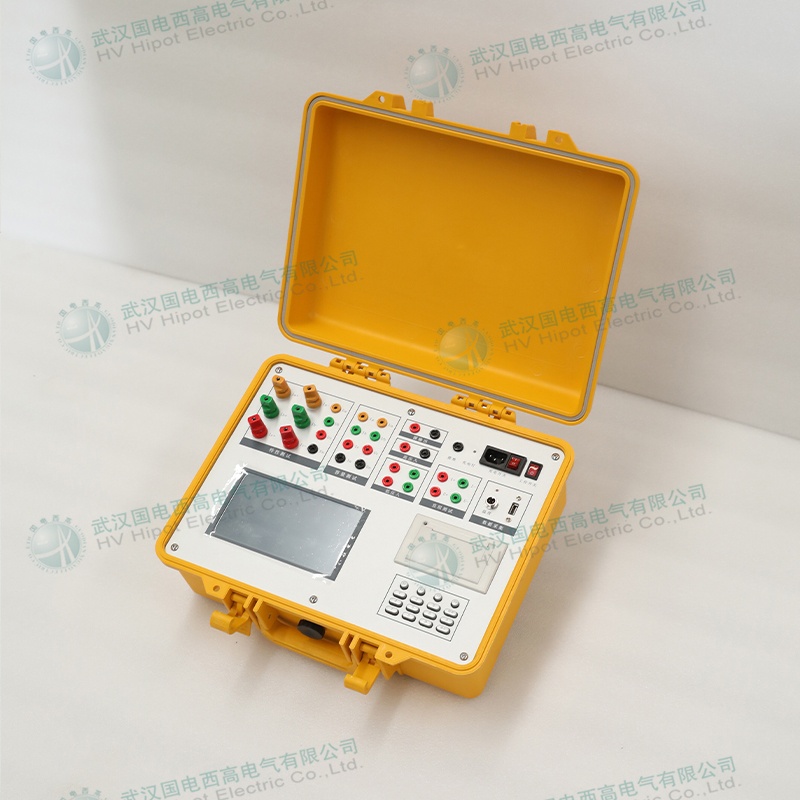

GDZT-3M 干式變壓器材質分析儀集變壓器材質測試、容量測試、特性測試、直阻測試、變比測試與一身，是我公司針對這種問題專門開發的一種高精度儀器，既能輕松檢測出干式變壓器是否以鋁代銅以次充好，還能準確測試變壓器容量，可準確檢測用戶是否改、換變壓器銘牌。又能對各種變壓器的容量、負載損耗、空載損耗、阻抗電壓、空載電流等工頻參數進行準確測量。
GDZT-3M 干式變壓器材質分析儀體積小、重量輕、測量準確度高、穩定性好等特性外，還采用大屏幕液晶顯示窗口、圖形式菜單操作并配有漢字提示，集多參數于一屏的顯示界面，人機對話界面友好，操作簡便、易學等優點,大大提高了工作效率，是各級電力用戶、質監部門的首選產品。
功能特點
1、可準確判斷10KV干式配電變壓器的材質。
2、可無源、準確測量各種配電變壓器的容量。
3、可測量各種類型變壓器的負載損耗、空載損耗、短路電壓、空載電流等。
4、可自動進行波形畸變校正，溫度校正，電壓校正（非額定電壓下的空載試驗），電流校正（非額定電流條件下的短路試驗），操作人員只需根據變壓器類型輸入校正指數，儀器即可自動計算出校正后的結果，非常適合沒有做稍大容量變壓器短路試驗條件的單位。
5、允許外接電壓互感器和電流互感器進行擴展量程測量，可測量任意參數的被試品。
6、測試儀采用7.0英寸，800*480圖形點陣的高亮度、寬溫、寬視角、陽光下清晰可視的全觸摸工業級彩色液晶屏。全漢字菜單及圖形操作提示實現友好的人機對話，觸摸按鍵使操作更簡便，可適應冬夏各季。
7、用戶可隨時將測試的數據及結果通過微型打印機打印出來。
8、集成了中小型變壓器和電壓互感器的直流電阻測量，采用全新電源技術，電流檔位多，測量范圍寬，可根據負載自動選擇電流。
|
輸入特性 |
有源部分： |
電壓測量范圍：0~10V |
|
電流測量范圍：0~10A |
||
|
無源部分： |
電壓測量范圍：0~750V 寬量限（可以外接電壓互感器）。 |
|
|
電流測量范圍： |
0~100A內部全部自動切換量程（可以外接電流互感器）。 |
|
|
準確度： |
電壓、電流、頻率： |
±0.2% |
|
功率： |
±0.5%（CosΦ>0.1），±1.0%（0.02 |
|
|
匝比測試精度： |
0.20% |
|
|
直阻參數 |
輸出電流： |
<5mA、40mA、200mA、1A、5A、10A |
|
分辨率： |
0.1μΩ |
|
|
量程： |
100Ω-20KΩ（<5mA檔） |
|
|
1Ω-250Ω(40mA檔） |
||
|
100mΩ-50Ω(200mA檔) |
||
|
5mΩ-10Ω(1A檔) |
||
|
1mΩ-2Ω(5A檔) |
||
|
0.5mΩ-0.8Ω(10A檔) |
||
|
準確度： |
大于5毫安：2‰ 小于5毫安： 5‰ |
|
|
工作溫度： |
－10℃~ +40℃ |
|
|
絕緣： |
電壓、電流輸入端對機殼的絕緣電阻≥100M?。 |
|
|
工作電源輸入端對外殼之間可承受工頻2KV（有效值）、歷時1分鐘試驗。 |
||
|
體積： |
41cm×35cm×18cm |
|
|
重量： |
10Kg |
|
