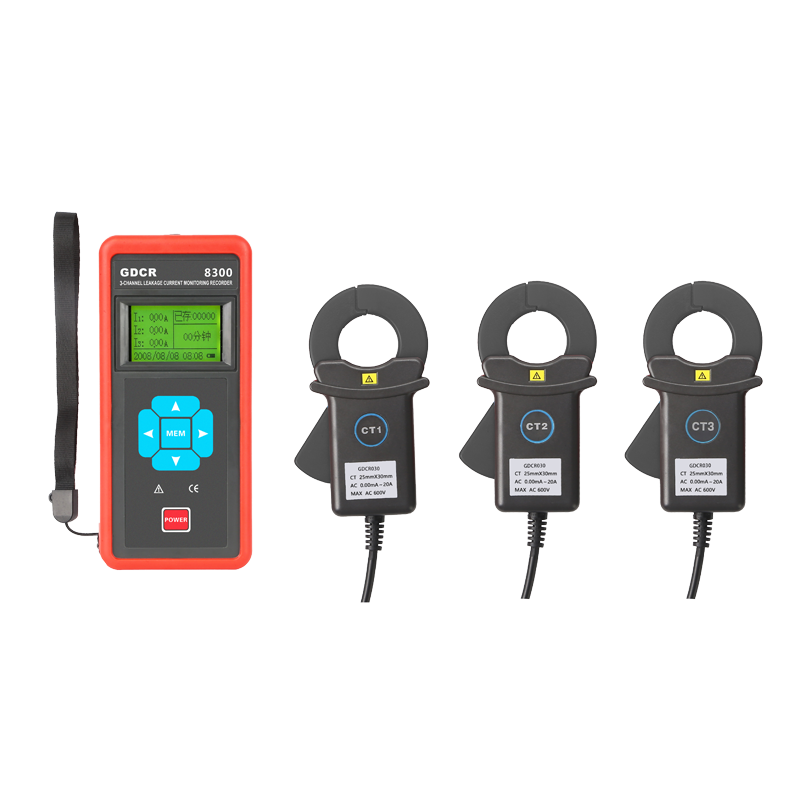

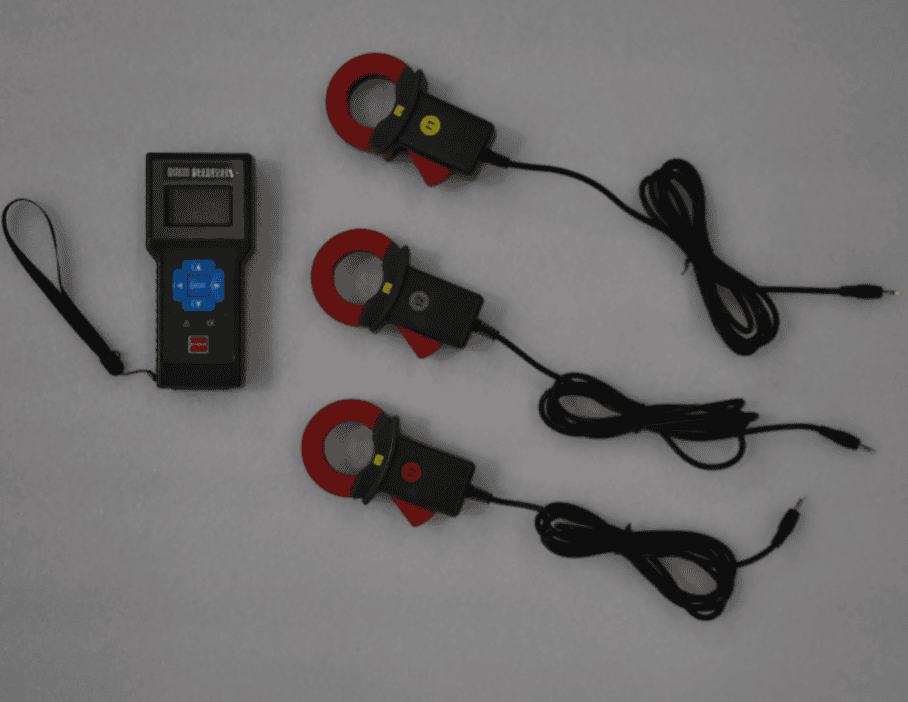

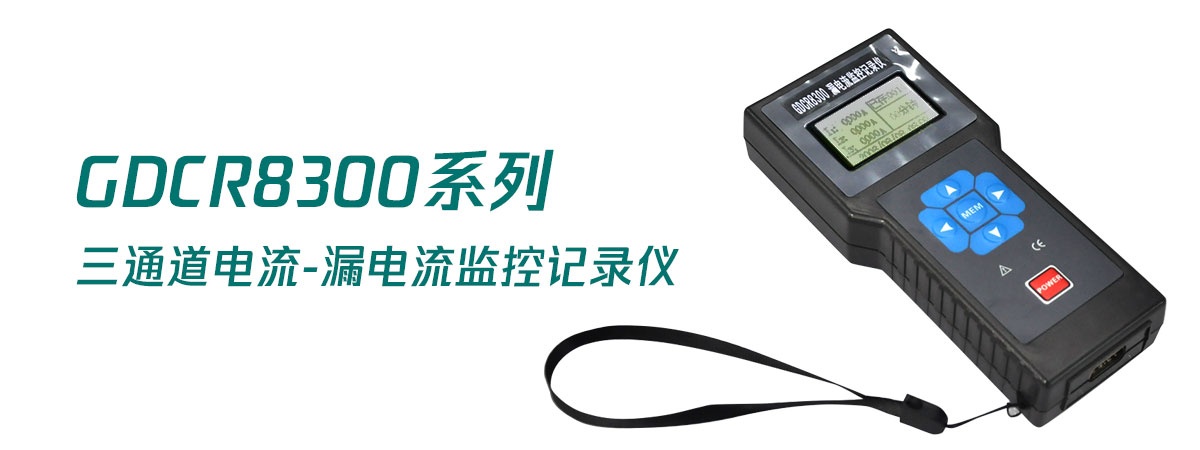

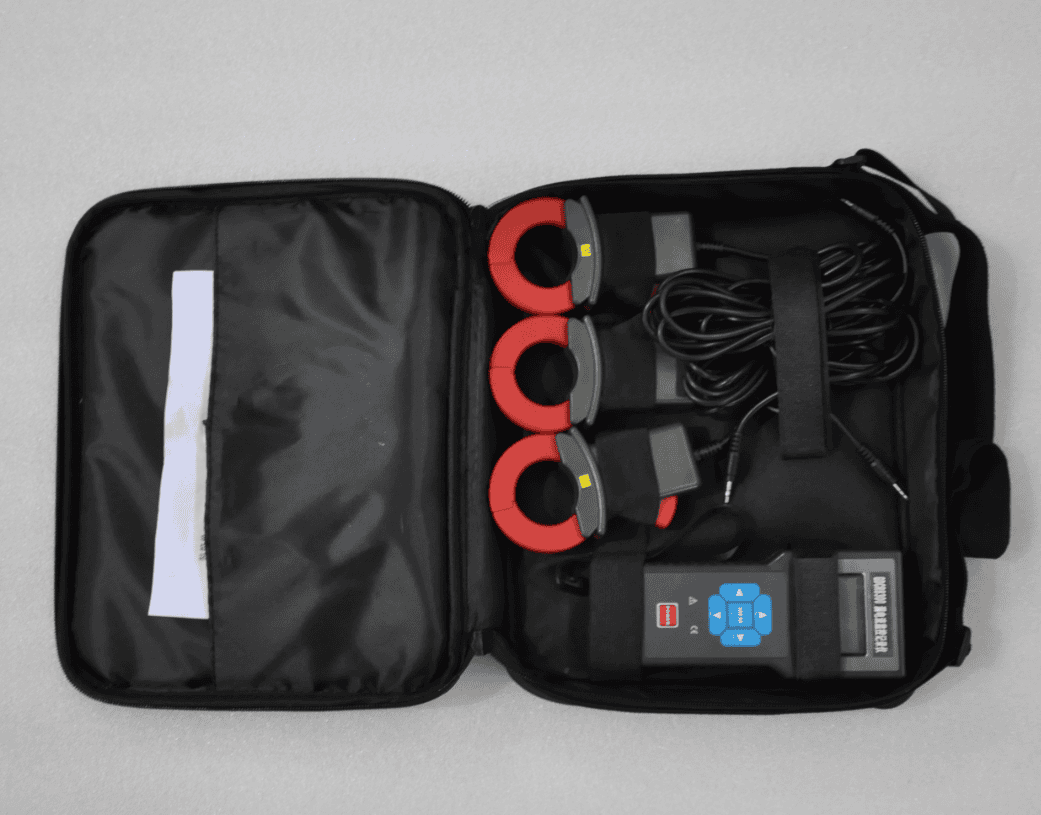

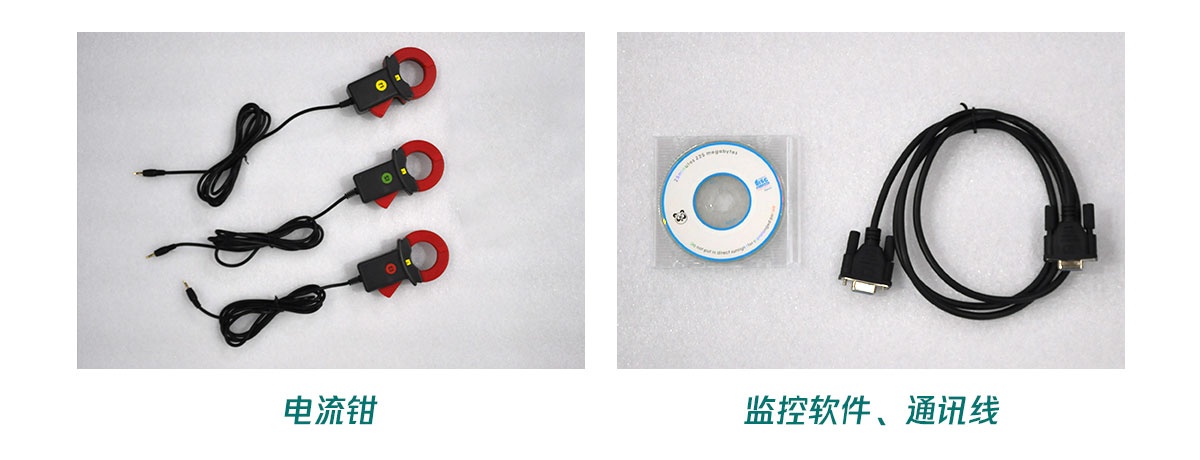

GDCR8300系列三通道漏電流監控記錄儀是為現場在線同時監測、記錄1～3路交流電流或漏電流而精心設計制造，由記錄儀主機、電流鉗、充電器、監控軟件、通訊線等組成，可廣泛應用在380/220V電力系統中，為用電檢查人員提供安全、準確、便捷的電力儀器。

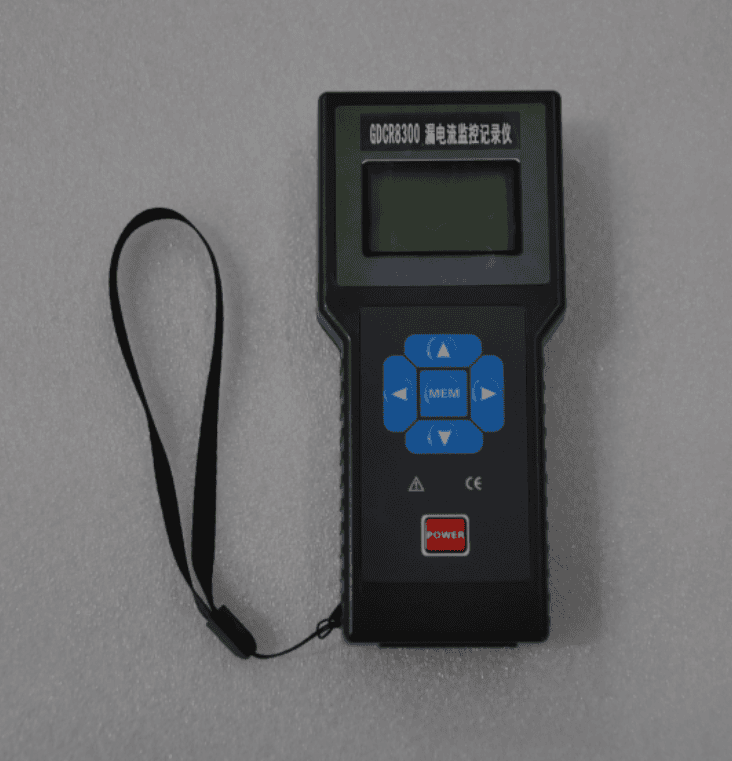

主機采用LCD顯示，三通道同屏顯示，一目了然，有中文操作界面和英文操作界面兩款選擇，適合于不同國家的工程技術人員。記錄儀采用大容量可充電鋰電池，三格電量顯示，續航最多可以持續記錄7天。具有系統時鐘功能和超大存儲空間，能現場設定監測記錄時間，能存儲20萬組數據，具有自動存儲間隔時間設定功能，記錄周期從1秒～99分鐘內設置。
監控軟件具有在線實時監控與歷史查詢功能，歷史數據讀取、查閱、保存、報表等功能。
電流鉗選用坡莫合金制作，采用CT技術及獨特的雙層磁性屏蔽技術，幾乎不受外界磁場影響，確保了常年無間斷監測的高精度、高穩定性、高可靠性。

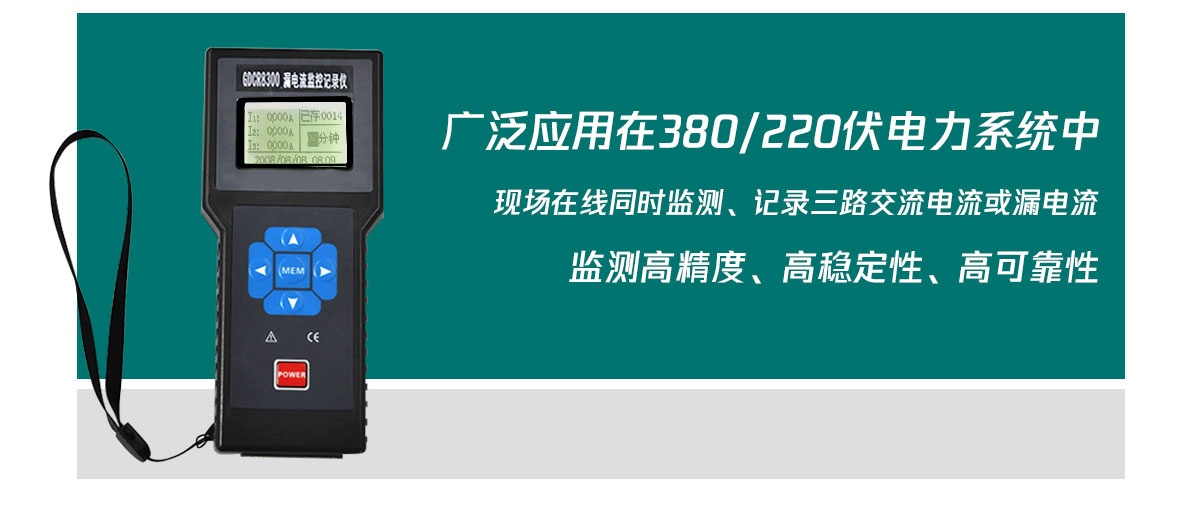

· 廣泛應用在380/220伏電力系統中，為用電檢查人員提供一種安全、準確、便捷的電力儀器；
| 功 能 | 三通道漏電流、電流測量，在線監控記錄，故障查找，線路檢修 |
| 電 源 | DC6V 堿性干電池 LR6 1.5V × 4 |
| 測試方式 | 鉗形 CT ，真有效值 |
| 顯示模式 | LCD ： 128 dots × 64dots |
| 儀表尺寸 | 主機：寬高厚 75mm × 170mm × 30mm 電流鉗 ：寬高厚 170mm × 70mm × 38mm |
| 質 量 | 主機：約 240g （含電池） 電流鉗 ：約 170g |
| LCD 尺寸 | 顯示域： 44mm × 27mm |
| 屏蔽特性 | B 型：漏電流鉗采用雙層屏蔽技術 |
| 采樣速率 | 約 2 次 / 秒 |
| 數據存儲 | 3900 組（掉電或更換電池不會丟失數據） |
| 設定時間 | 1 ～ 99 分鐘內設定記錄間隔時間， 0 分種為不自動存儲 |
| 記錄時間 | 節電模式下連續工作約 10 天 |
| 線路電壓 | AC600V 以下線路測試 |
| 溢出顯示 | 超量程溢出功能： “ OL ” 符號顯示 |
| 電池電壓 | 當電池電壓降到 4.6V ～ 4.8V 時，電池電壓低符號顯示，提醒更換電池，此時測量的數據同樣是準確的。 |
| 額定功率 | 節電模式下約 5mA ，最大 20mA |
| 引線長度 | 標準 2 米 |
| 工作溫濕度 | -20 ℃～ 50 ℃； 80%rh 以下 |
| 溫濕度誤差 | -10 ℃以下或 40 ℃以上誤差影響量為 1% |
| 存放溫濕度 | -10 ℃～ 60 ℃； 70%rh 以下 |
| 絕緣電阻 | 100MΩ 或更大 ,1000V |
| 適合安規 | IEC1010-1 、 IEC1010-2-032 、污染等級 2 、 CAT Ⅲ (600V) IEC61326(EMC 標準 ) |
