在高壓電網中，核相器的主要作用是用于檢測環網或者雙電源電力網的斷路器兩邊電源是否相同的功能，在高壓電網中，由于電壓等級比較高，為了安全，一般常用的是無線核相器，電力系統經常性的維護工作之一就是核對相位，因此，檢測核相器的功能也是必不可少的一項試驗，是構造維護工作安全的一道重要防線。

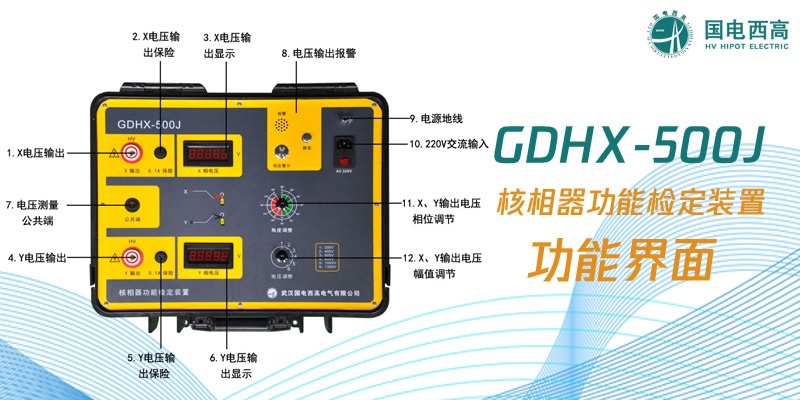

基于目前核相器功能測試問題，我司針對性的專門研發出GDHX-500J核相器功能檢定裝置，該裝置功能用法和界面如下：

• X相電壓輸出端。
• X相電壓輸出保險座。X相電壓輸出0.1A保險絲。
• X相電壓輸出顯示表頭。X相輸出電壓值顯示。
• Y相電壓輸出端。
• Y相電壓輸出保險座。Y相電壓輸出0.1A保險絲。
• Y相電壓輸出顯示表頭。Y相輸出電壓值顯示。
• 電壓測量公共端。高壓測量的公共端。
• 電壓輸出報警。設備工作有電壓輸出時聲光報警，提示高壓危險，同時聲音可以通過靜音按鈕控制。
• 電源地線。接電源地線即儀器外殼地。
• 220V交流輸入端口，同時帶電源開關及指示燈。儀器工作輸入電源AC 220V±10%，50／60Hz。
• X、Y輸出電壓相位調節。調節X、Y輸出電壓相位用以檢測核相器的測試結果。分12檔調節0°、1°、2°、3°、5°、10°、15°、30°、90°、120°、150°、180°（相位可定制）。
• X、Y輸出電壓幅值調節。根據核相器的測試要求調節X、Y輸出電壓的幅值，分6檔分別是 200、400、600、800、1000、1200（電壓可定制）。
