電壓電流輸出靈活組合輸出達6相電壓6相電流，可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型，以及12相型輸出模式，既可兼容傳統的各種試驗方式。

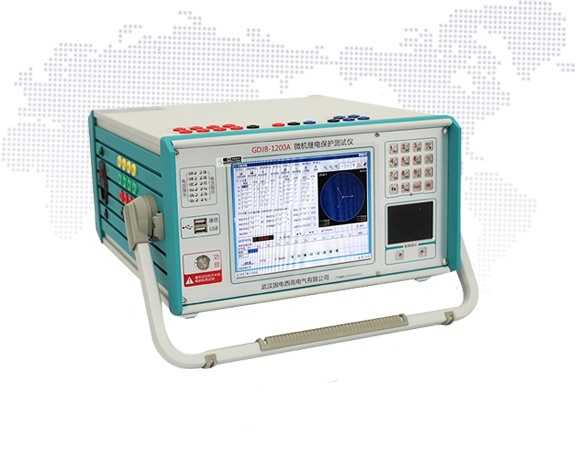

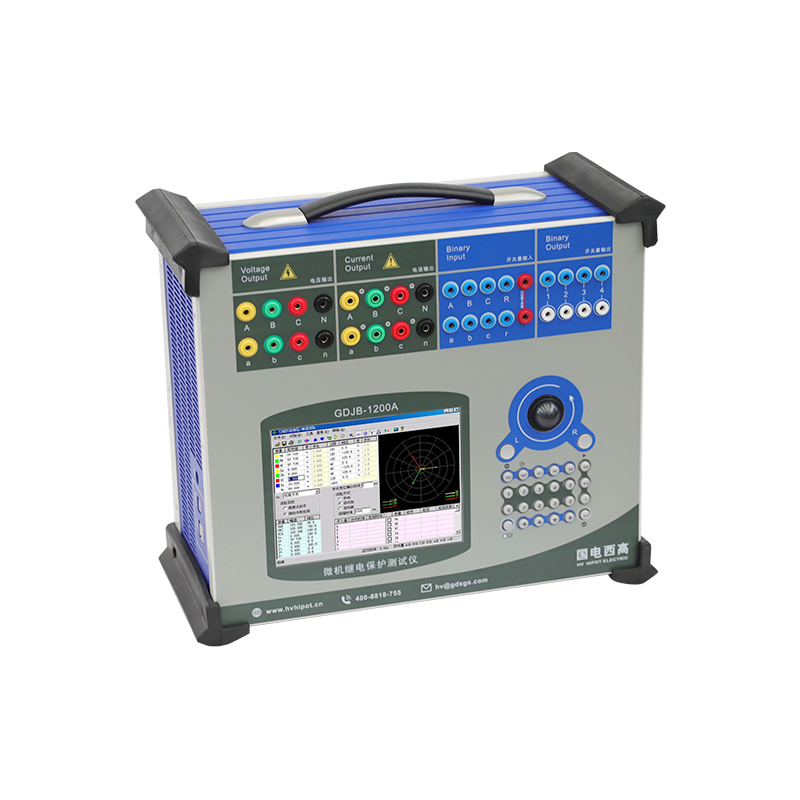

　　單機操作方便裝置面板設有軌跡球鼠標、優化鍵盤以及大屏幕TFT液晶顯示器，內置全中文Windows平臺操作軟件。開機即可使用，操作方便快捷。

　　雙操作方式除了單機操作外，裝置還可以外接筆記本電腦或臺式機進行操作，兩種方式功能完全一致，真正完整的雙操作模式。

　　新型高保真線性功放輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。

　　高性能主機輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。

　　軟件功能強大可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。6相電流可方便進行三相差動保護測試。

　　具有獨立專用直流電源輸出設有一路110V及220V專用可調直流電源輸出。

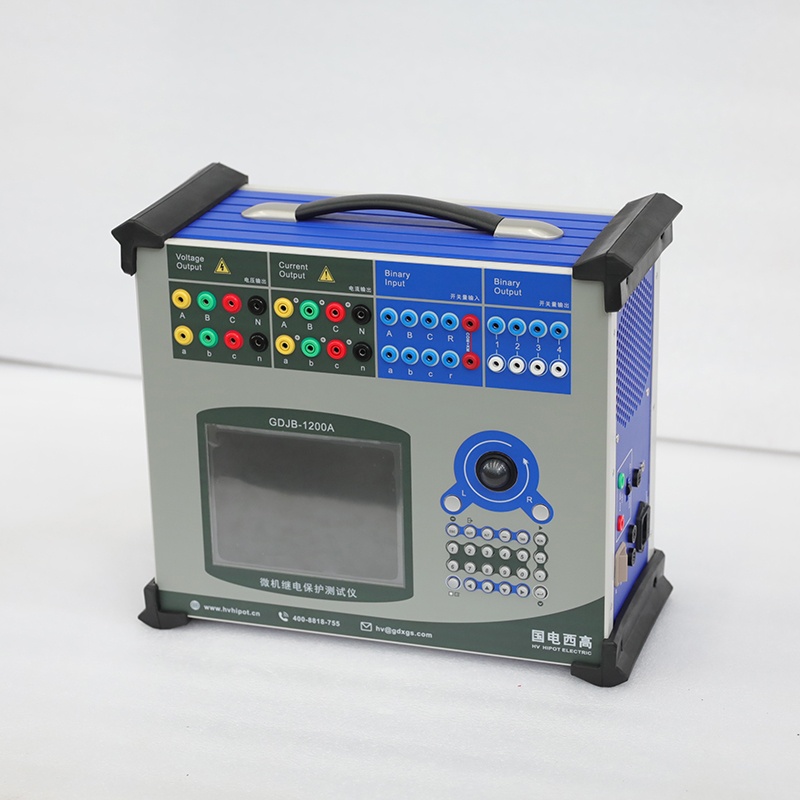

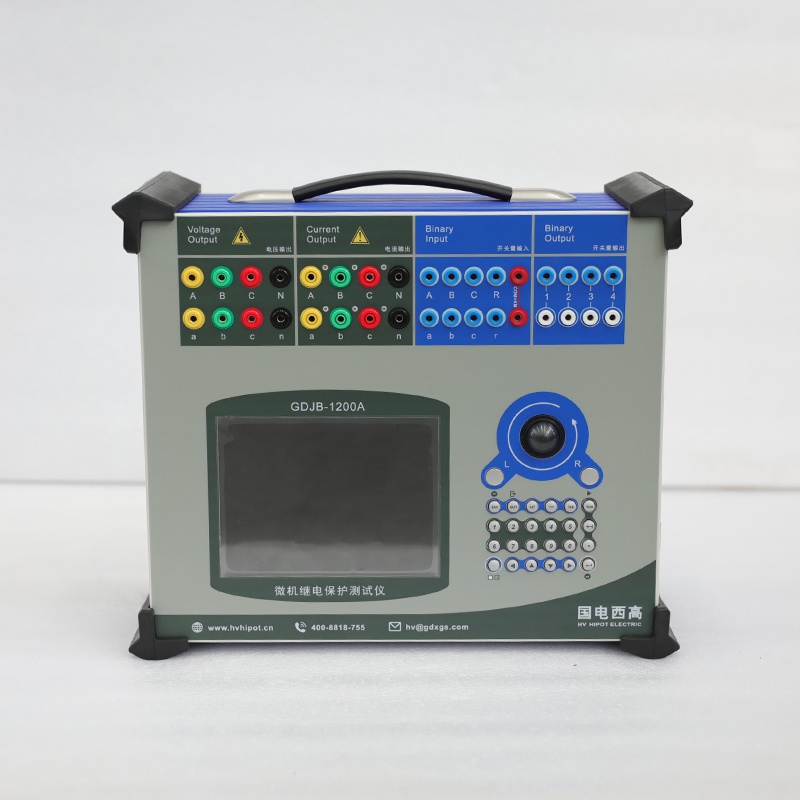

　　接點豐富具有10個接點輸入和4個空接點輸出。輸入接點為空接點和0-250V電位接點兼容方式，可智能自動識別。

　　完善的自我保護功能散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。

　　功能與用途

　　可對各種繼電器（如電流、電壓、反時限、功率方向、阻抗、差動、低周、同期、頻率、直流、中間、時間等）及微機保護進行檢定，并可模擬各種復雜的瞬時性、永久性、轉換性故障進行整組試驗。

產品參數

交流電流輸出：6路，每路30A / 450VA  六相并聯180A

交流電壓輸出：6路，每路120V / 80VA  線電壓240V

輸出精度：0.2% （主量程范圍內）

直流電流輸出：3路，每路±10A/200VA

直流電壓輸出：3路，每路±160V/70VA

輸出精度：0.5% （主量程范圍內）

相位：0~360°

相位精度： 0.2°

輸出頻率：0~1000Hz

頻率精度： 0.001Hz

疊加諧波：0~20次

開 入 量：8路

開 出 量：4對

獨立直流：DC110/220V，額定電流1.5A

尺寸：396mm*354mm*178mm

重量：17kg
