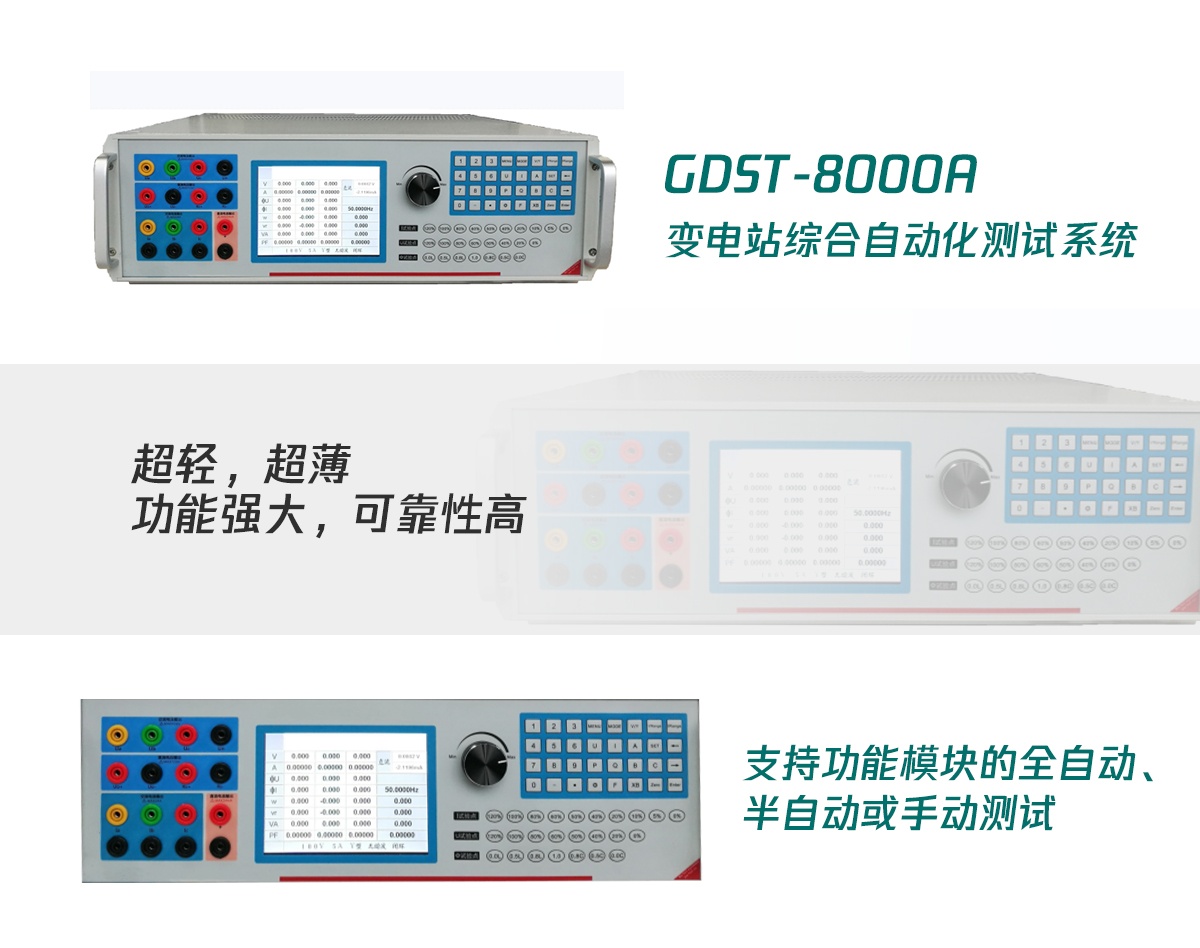

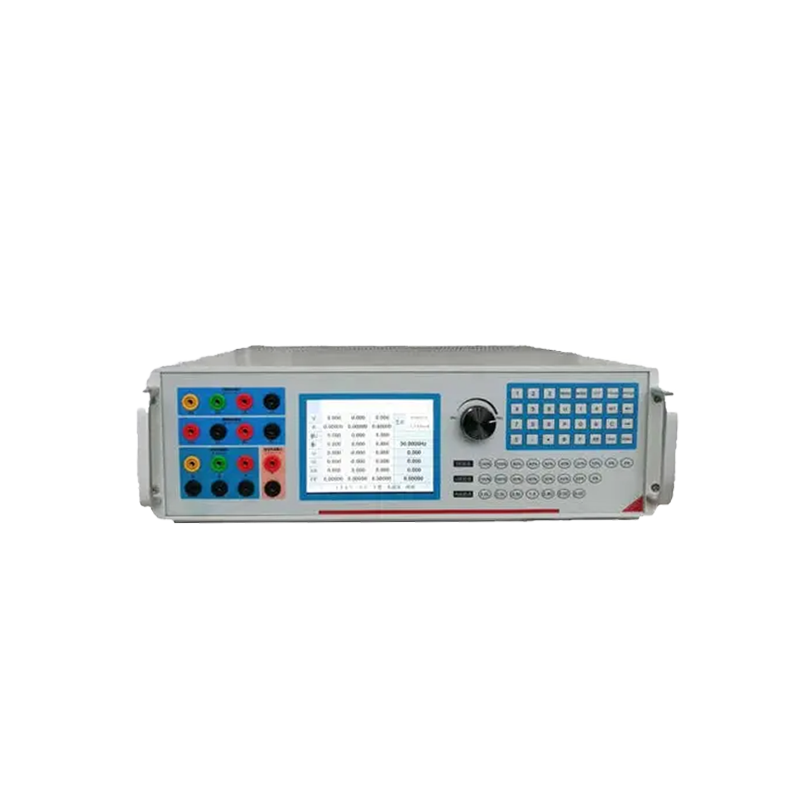

| 產品型號參數 | ||
| 功能特點 | ||
| 三相交流電壓輸出 | 量程 | 57.7V 、 100V 、 220V 、 380V |
| 調節范圍 | （ 0 ～ 120 ） %RG | |
| 調節細度 | 0.002%RG | |
| 準確度 | 0.05%RG | |
| 穩定度 | 0.01%/2min | |
| 失真度 | ≤ 0.2% （非容性負載） | |
| 輸出負載 | 每相 35VA | |
| 三相交流電流輸出 | 量程 | 1A 、 2A 、 5A 、 20A |
| 調節范圍 | （ 0 ～ 120 ） %RG | |
| 調節細度 | 0.002%RG | |
| 準確度 | 0.05%RG | |
| 穩定度 | 0.01%/2min | |
| 失真度 | ≤ 0.2% （非容性負載） | |
| 輸出負載 | 每相 25VA | |
| 功率輸出 | 有功準確度 | 0.05%RG |
| 無功準確度 | 0.1%RG | |
| 穩定度 | 0.01%/2min | |
| 相位輸出 | 調節范圍 | 0 °～ 359.99 ° |
| 分辨率 | 0.01 ° | |
| 準確度 | 0.05 ° | |
| 功率因數 | 調節范圍 | -1 ～ 0 ～ +1 |
| 分辨率 | 0.0001 | |
| 準確度 | 0.05% | |
| 頻率輸出 | 調節范圍 | 45Hz ～ 65Hz |
| 分辨率 | 0.001Hz | |
| 準確度 | 0.002Hz | |
| 三相電壓、電流對稱度和相位對稱度 | 電壓、電流對稱度 | ≤ 0.02% |
| 相位對稱度 | ≤ 0.05 ° | |
| 電壓電流諧波輸出 | 諧波次數 | 2 ～ 63 次 |
| 諧波含量 | 0 ～ 40% | |
| 諧波相位 | 0 ～ 359.99 ° | |
| 準確度 | 2 ～ 18 次（ 0.1% ± 0.05% ） RD 19 ～ 40 次（ 0.4% ± 0.05% ） RD 40 ～ 63 次（ 0.8% ± 0.08% ） RD | |
| 交流測量 | ||
| 三相交流電壓測量 | 量程 | 自動量程切換（ 57.7V 、 100V 、 220V 、 380V ） |
| 測量范圍 | (0 ～ 120) %RG | |
| 分辨率 | 0.01%RG | |
| 準確度 | 0.05%RG | |
| 三相交流電流測量 | 量程 | 5A |
| 測量范圍 | (0 ～ 120)%RG | |
| 分辨率 | 0.01%RG | |
| 準確度 | 0.05%RG | |
| 功率測量 | 有功準確度 | 0.05%RG |
| 無功準確度 | 0.1%RG | |
| 直流輸出 | ||
| 直流電壓輸出 | 電壓量程 | 75mV 、 10V 、 100V 、 300V 、 600V |
| 輸出范圍 | （ 0 ～ 120 ） %RG | |
| 準確度 | 0.05%RG | |
| 穩定度 | 0.01%/1min | |
| 紋波含量 | ≤ 0.5% | |
| 調節細度 | 0.002%RG | |
| 輸出負載 | 10VA | |
| 直流電流輸出 | 電流量程 | 20mA 、 10mA 、 1mA |
| 輸出范圍 | （ 0 ～ 120 ） %RG | |
| 準確度 | 0.05%RG | |
| 穩定度 | 0.01%/1min | |
| 紋波含量 | ≤ 0.5% | |
| 調節細度 | 0.002%RG | |
| 輸出負載 | 最大輸出電壓 40V | |
| 直流輸入 | ||
| 直流電壓輸入 | 電壓量程 | ± 10V |
| 測量范圍 | （ 0 ～ 120 ） %RG | |
| 準確度 | 0.05%RG | |
| 直流電流輸入 | 電流量程 | ± 20mA 、± 1mA |
| 測量范圍 | （ 0 ～ 120 ） %RG | |
| 準確度 | 0.01%RG | |
| 電能脈沖量 ( 選配 ) | ||
| 脈沖輸出 | 有源脈沖輸出 | 電平 5V ± 5% ，輸出電流 100mA |
| 最大脈沖頻率 | 5kHz | |
| 脈沖輸入 | 有源脈沖輸入 | 電平 5V ± 5% ，輸入電流 1mA |
| 最大脈沖頻率 | 5kHz | |
| 開關量 | ||
| 開關量輸出 | 公用公共端、可獨立設置斷開或閉合的開出量 32 對 各開出量端點自身并不帶壓，需外接開出電壓，外接電壓支持范圍 | |
| DC0V ～ 400V | 各開出量輸出不同步時間誤差： ≤ 0.1ms 可編程脈沖輸出：頻率 0 ～ 500Hz 可調，脈寬 1ms ～ 65534ms 可調 | |
| 開關量輸入 | 公用公共端、開入量 16 對，隔離電壓 500V 兼容空接點和有源接點（ DC24V ～ 250V ）輸入，自動識別有源接點輸入極性 最大承受輸入電壓為 DC400V 開入量動作時間測量誤差： ≤ 0.1ms | |
| 時鐘同步 | ||
| 時鐘授時模式 | GPS 時鐘同步模塊授入 | |
| IRIG-B 碼時鐘同步授入、授出 | ||
| 網絡對時（軟件支持） | ||
| GPS 時鐘同步模塊授入 | PPM 、 PPS 信號類型： TTL （信號電平： +5V ） | |
| IRIG-B 碼時鐘同步授入授出 | 信號編碼規范： IEEE C37.118-2005 、 IRIG STANDARD 200-04 信號類型： RS-485 、 RS-232 、 TTL （信號電平： +5V ） | |
| 同步時間準確度 | 內部使用 PPM 、 PPS 作為時間同步基準 脈沖前沿與輸入信號源同步，時間誤差 ≤ 10ns 開關量定時輸出時間誤差 ≤ 0.1ms | |
| 選配功能 | ||
| 本設備最終配置見附錄 A.1 《系統配置清單》 | ||
| 故障保護 | ||
| 裝置具有交流輸出過載保護功能 當電壓輸出短路、電流輸出開路或發生輸出過載時，裝置自動保護并告警顯示故障位置 | ||
| 通訊接口 | ||
| 與計算機通訊的接口 | RS232 接口 | DB9 針式插座 1 個 |
| RS485 接口 | 5 芯航空插座 1 個 | |
| 對時接口 | GPS 外置天線接口 | GPS 外置天線專用接口 1 個 |
| IRIG-B 碼對時接口 | DB9 針式插座 1 個 | |
| 環境條件 | ||
| 工作電源 | AC220V ± 15% | |
| 環境溫度 | 0 ℃～ 40 ℃ | |
| 相對濕度 | ≤ 85% | |
| 機械參數 | ||
| 主機 | 全鋁合金積壓型材，電磁兼容性設計進口機箱 尺寸 (W × H × D) ： 450mm × 132mm × 440mm | |
| 重量 | 15kg | |
| 屏幕 | 5.7 寸， VGA ，寬溫真彩 HHHH TFT-LCD 液晶顯示屏 HHHH | |
| 遙信盒 | 進口高強度 ABS 工程塑料積壓型材 尺寸 (W × H × D) ： 350mm × 132mm × 240mm 重量： 2kg | |
| 系統架構與安全性 | 高速 DSP 搭載自定義操作系統，運算能力極強，無病毒隱患 開機啟動時間： ≤ 1 秒 系統集成程度：系統、測試和信號產生三大模塊集成于一體，可靠性高 | |
| 配套軟件參數 | ||
| 操作系統及軟件環境需求 | 操作系統： Microsoft Windows XP 或 Windows 7 支持軟件： Microsoft Office 2003 或更高版本 | |
| 功能模塊及其參數 | 支持模塊 | 支持對遙測、遙信、遙控、 SOE 、等功能模塊的測試 |
| 測試模式 | 支持全自動、半自動、手動模式進行離線（虛負荷）測試 | |
| 測試方案 | 默認國標方案，支持用戶自定義 | |
| 通訊協議 | 模板式配置，支持用戶自定義 | |
| 支持 CDT 、 9702 、 DISA 、 101 、 103 、 104 、 Modbus 、 DNP3.0 等協議 ； 支持 IEC61850 協議通訊，支持 OPC 通訊；同時可擴展支持 CAN 網通訊。 | ||
| 提供南瑞、南自、四方、許繼、惠安等廠家 200 余種裝置型號配套協議 | ||
| 報表格式 | 報表模板基于 MS-Office ，支持用戶自定義 | |
