GDJB-1200A微機繼電保護測試儀硬件組成:

國電西高GDJB-1200A 微機繼電保護測試儀

　　1.內置高性能工業控制計算機

　　本裝置采用高性能工控機作為控制計算機，配有自還原CF卡，8.4″800×600分辨率TFT真彩LCD顯示器。本機帶高性能專用工業鍵盤和鼠標，無須另接外設就可直接使用，軟件在WindowsXP操作系統下運行，操作簡便。裝置面板配有兩個USB接口，可方便地進行數據存取、數據通信和軟件升級等。（多功能接口可升級）

　　2.DSP數字信號處理系統

　　微機繼電保護測試儀采用6000系列DSP控制器作為核心，FPGA可編程邏輯器件輸出波形，由于采用的是DDS硬件輸出波形的技術，使波形頻率和相位精度相當高，同時，該系統與工控機通訊直接采用USB2.0接口，使得數據通訊穩定可靠。

　　3.D/A和A/D轉換

　　采用高精度D/A轉換器，同時采用有源低通濾波器，使輸出波形平滑，幅頻特性優良。同時控制系統還保留了12路12位A/D轉換電路，國電西高可實時采集12路模擬量的輸出波形并通過軟件在屏幕上顯示實際輸出的波形，幅值和相位。

　　4.高精度線性電壓，電流功率放大器

　　電流、電壓采用高性能線性放大器直接耦合輸出方式，使電流，電壓源可直接輸出交流和直流波形，并可通過軟件計算輸出各種如方波、各次諧波疊加的組合波形，故障暫態波形等，可以較好地模擬各種短路故障時的電流，電壓特征。功放電路采用進口大功率高保真模塊式功率器件做功率輸出級，結合精心合理設計的散熱結構，具有足夠大的功率冗余和熱容量，功放電路具有完備的過熱、過流、過壓及短路保護，電流回路允許開路，不會損壞裝置。國電西高面板有電流開路指示燈，以方便用戶檢查接線正確與否。同時面板還有電壓過載或短路指示燈，當電壓回路（在有輸出情況下）發生短路時，該指示燈發亮并啟動蜂鳴器報警。大電流限時采用獨特的硬件，限時電路，克服了傳統的軟件限時的缺點，使大電流使用更安全更可靠。

　　5.開關量輸入、開關量輸出

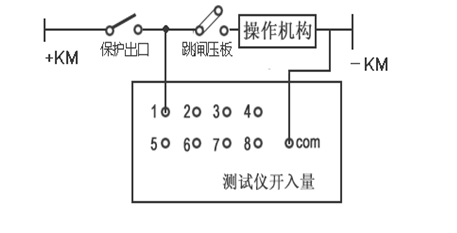

　　裝置共有開關量輸入端子8對，開關量輸出端子4對。開入量、開出量都由光電隔離器和24V直流繼電器組成，其工作電源為獨立的24V工作電源，所以在COM端與開入量之間有24V的直流電壓。以下是幾種常見的開入量的接線示意圖：　　帶電位的空接點：

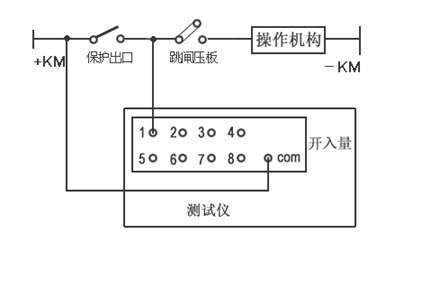

　　電位翻轉：

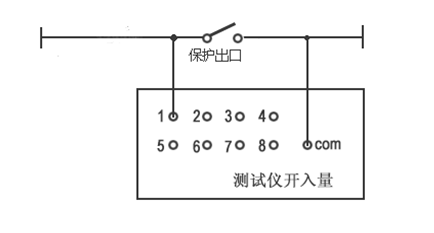

　　空接點：

　　6.專用獨立的直流電源輸出

　　裝置配有兩路110V直流電源電壓輸出，頭尾相接組成+110V、0V、-110V三個端子輸出，只能作保護裝置的工作電源，不能作直流操作電源使用。+110V、-110V兩端子可輸出220V直流電壓。
