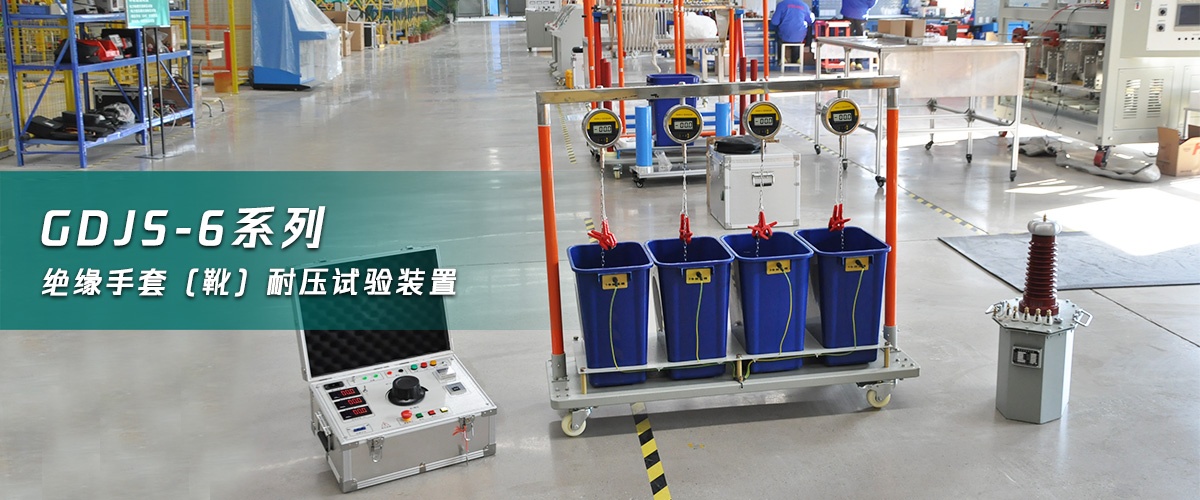

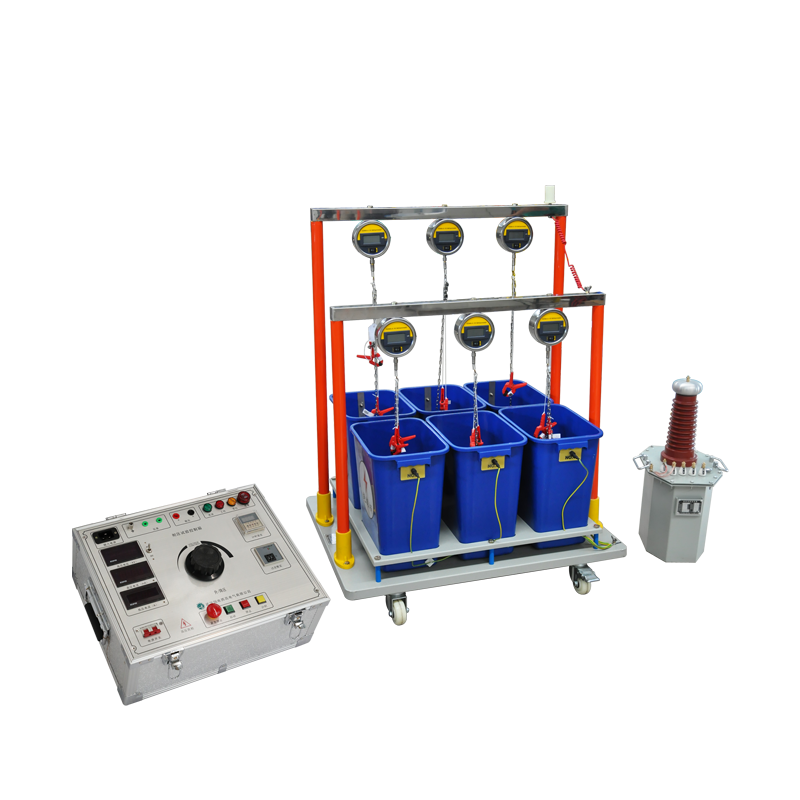

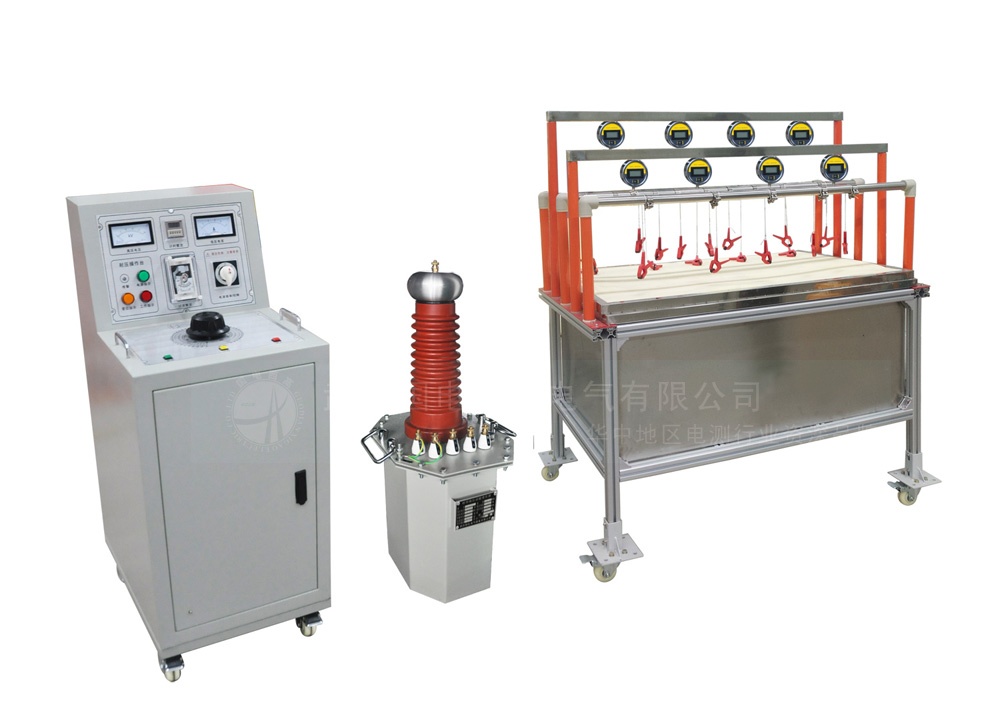

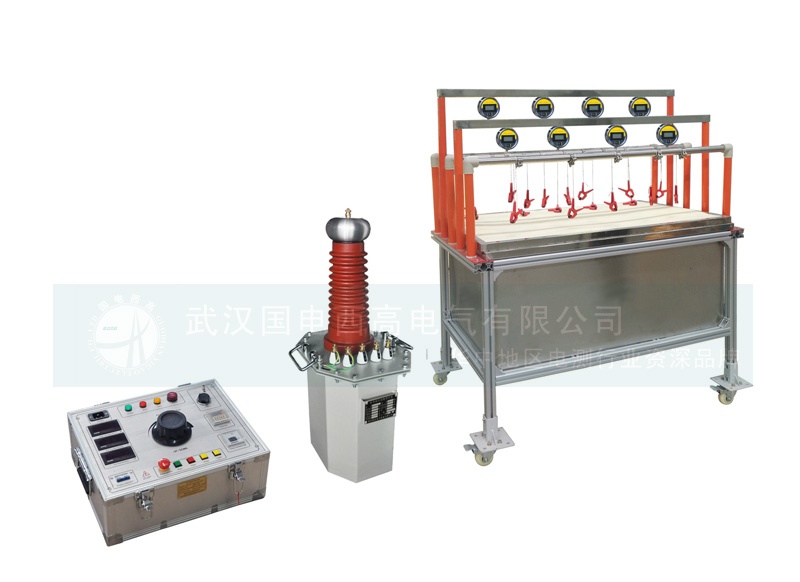

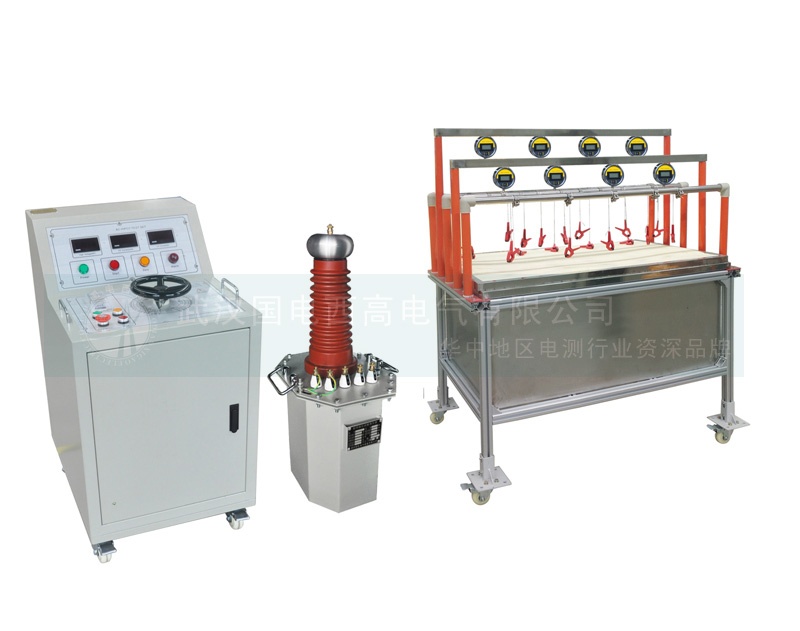

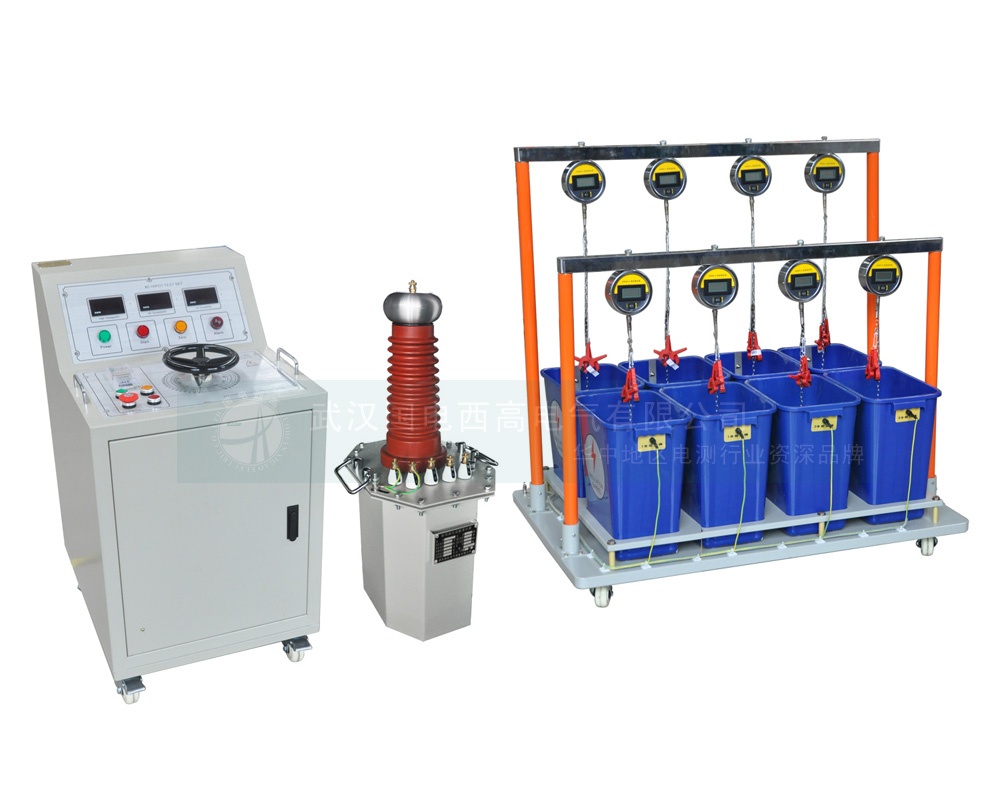

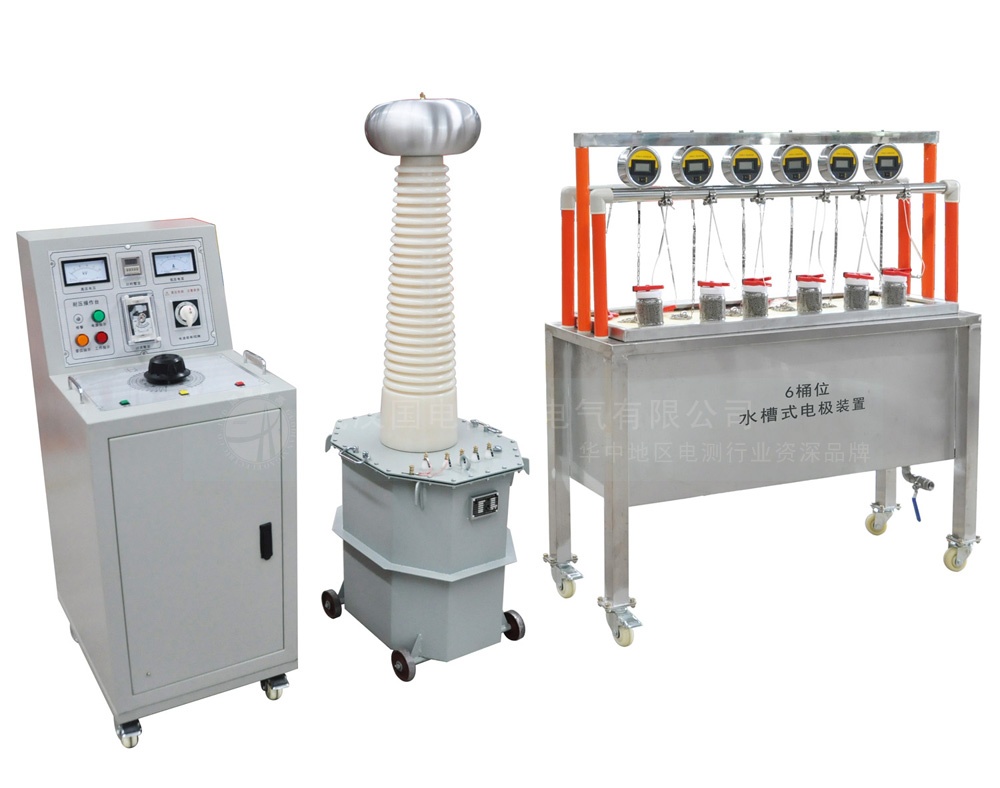

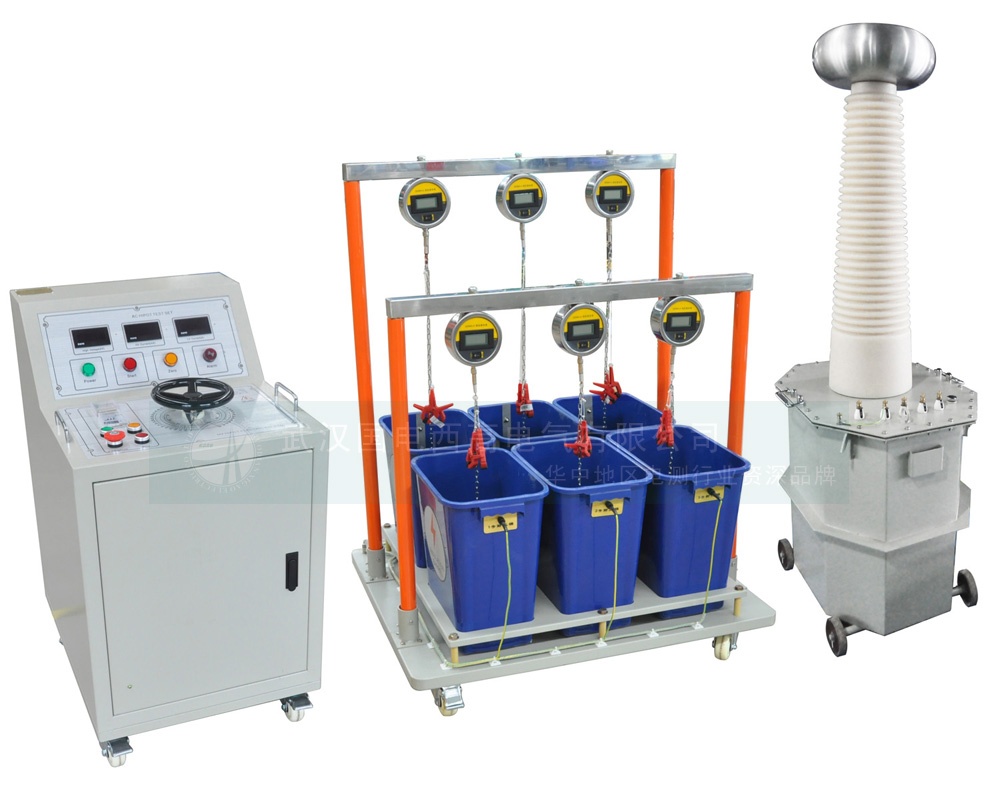

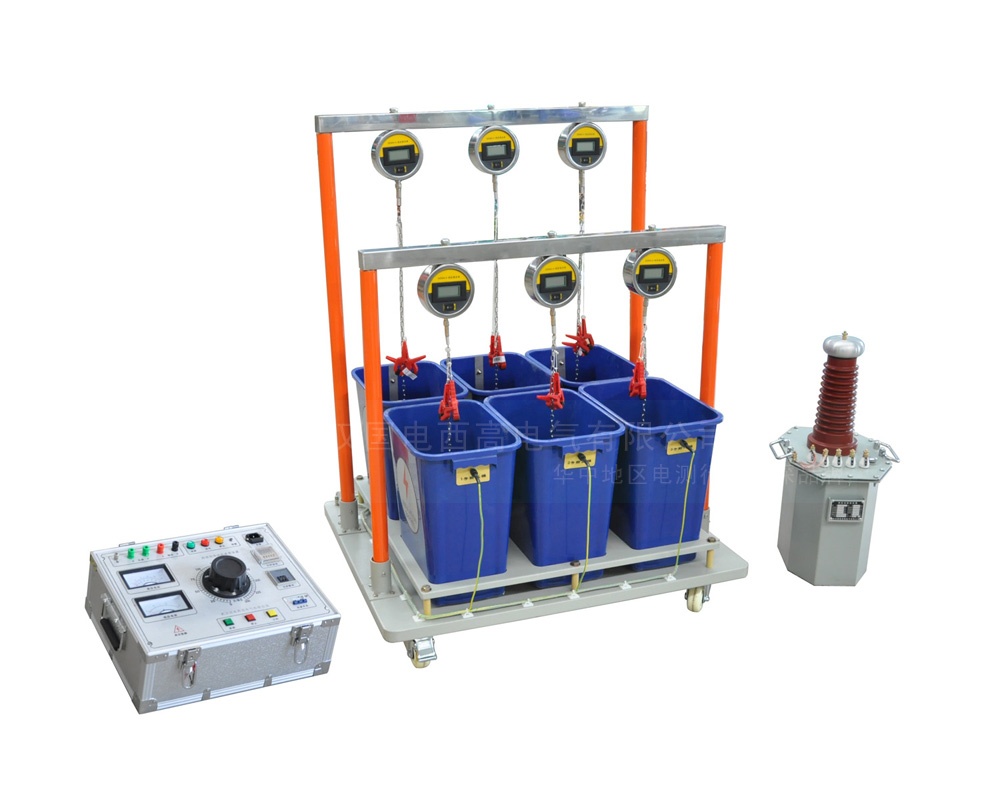

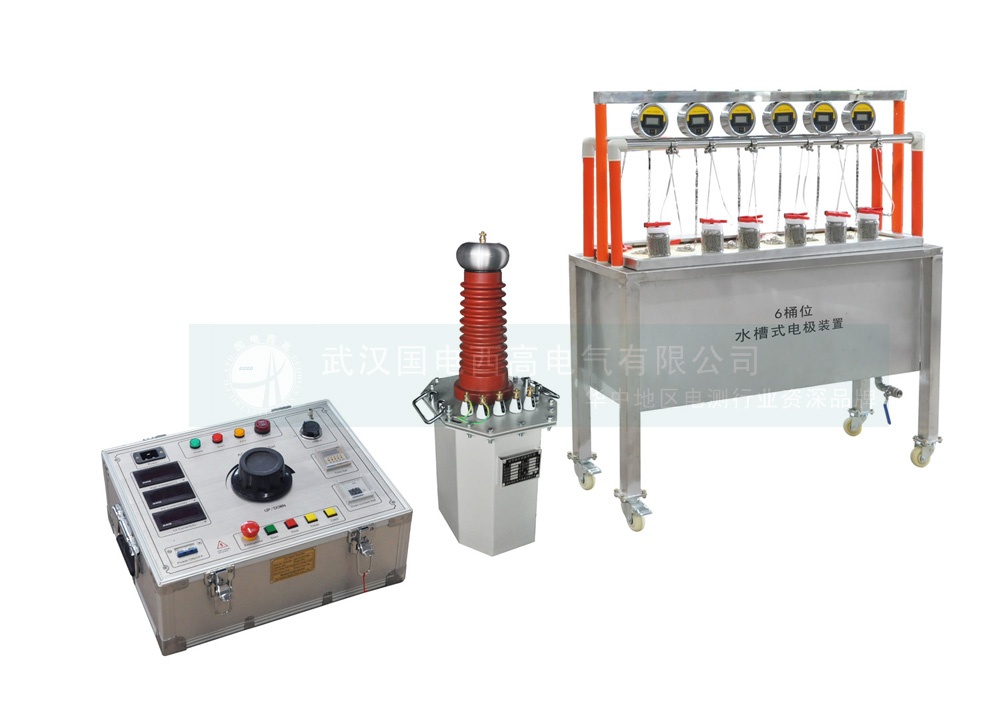

絕緣靴及絕緣手套耐壓試驗，周期為半年，試驗過程中不允許擊穿，同時絕緣靴泄漏電流不大于限定值。本裝置能可靠地鑒別絕緣手套（靴）和絕緣拉桿的泄漏電流，絕緣老化和工頻耐壓等參數，可同時檢測六只絕緣手套（靴）和多根絕緣桿；配驗電器功能檢測裝置可對驗電器的起動電壓和抗干擾性能進行測試。若選配相關輔助測試夾具或配套電極裝置，可用于絕緣毯、絕緣墊、絕緣袖套、絕緣服、絕緣帽、絕緣梯、絕緣擋板、絕緣凳等絕緣工具的耐壓試驗。
|
型號 |
試驗工位 |
采樣方式 |
電極種類 |
適用范圍 |
|
GDAG-65 |
6 |
毫安表 |

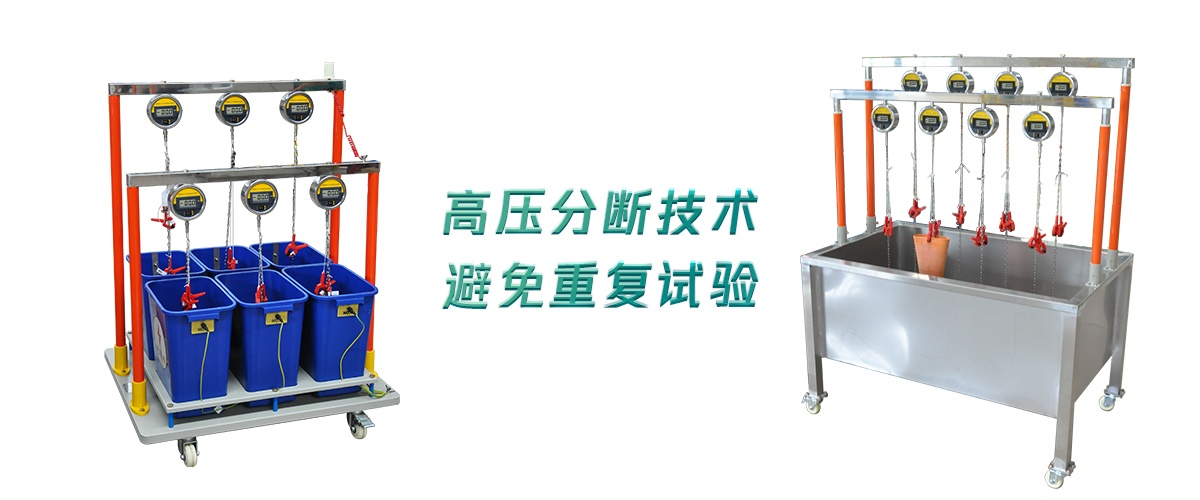

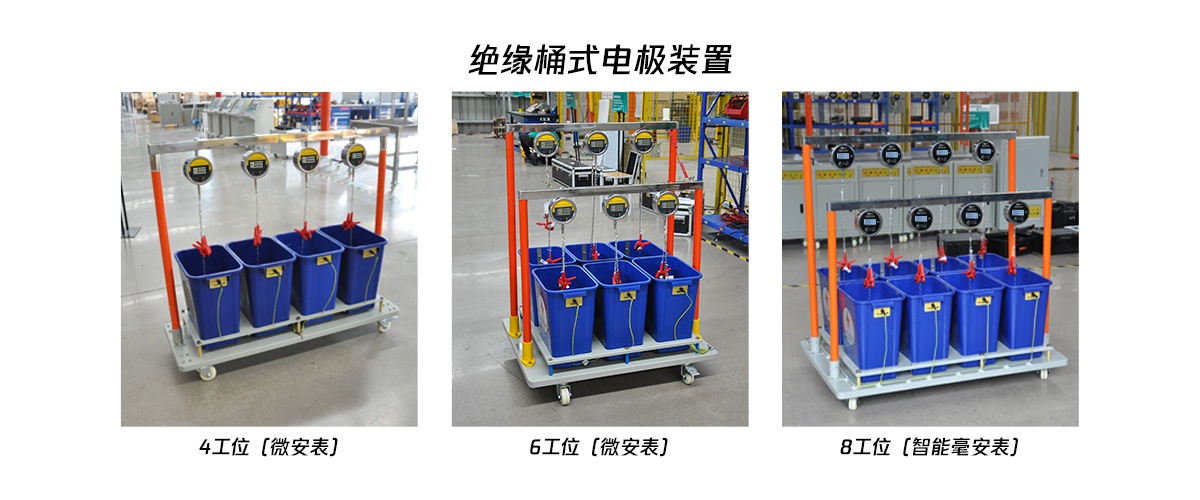

塑料桶 / 不銹鋼 |
10kV 及以下 |
|
GDAG-610 |
6 |
毫安表 |
塑料桶 / 不銹鋼 |
35kV 及以下 |
|
GDAG-615 |
6 |
毫安表 |
塑料桶 / 不銹鋼 |
110kV 及以下 |
|
輸入電壓 |
AC 220V ± 10% |
|
低壓輸出 |
AC 0-250V |
|
低壓電流 |
0-25 A |
|
輸出容量 |
5 kVA( 可按客戶要求定制 ) |
|
高壓電壓 |
0-50 kV |
|
電壓測量誤差 |
< ± 1.5% |
|
電流測量誤差 |
< ± 1.5% |
|
高壓泄漏電流量程 |
30.0mA |
|
泄漏電流測量誤差 |
±（ 1.5%I+2 個字） |
|
泄漏電流分辯率 |
0.1mA |
|
計時范圍 |
0-99H |
|
環境溫度 |
－ 20 ℃至 50 ℃ |
