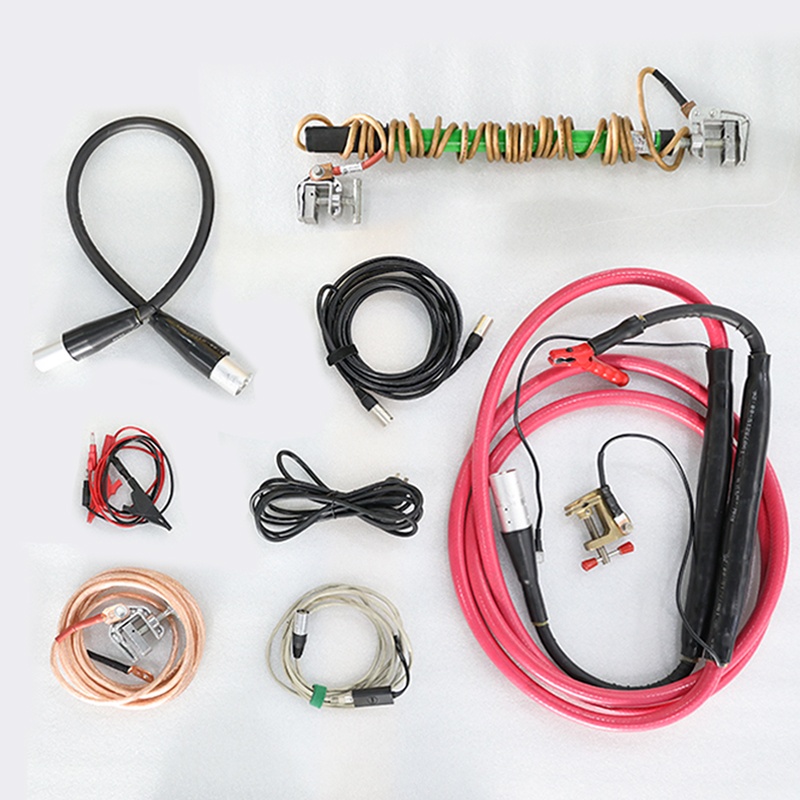

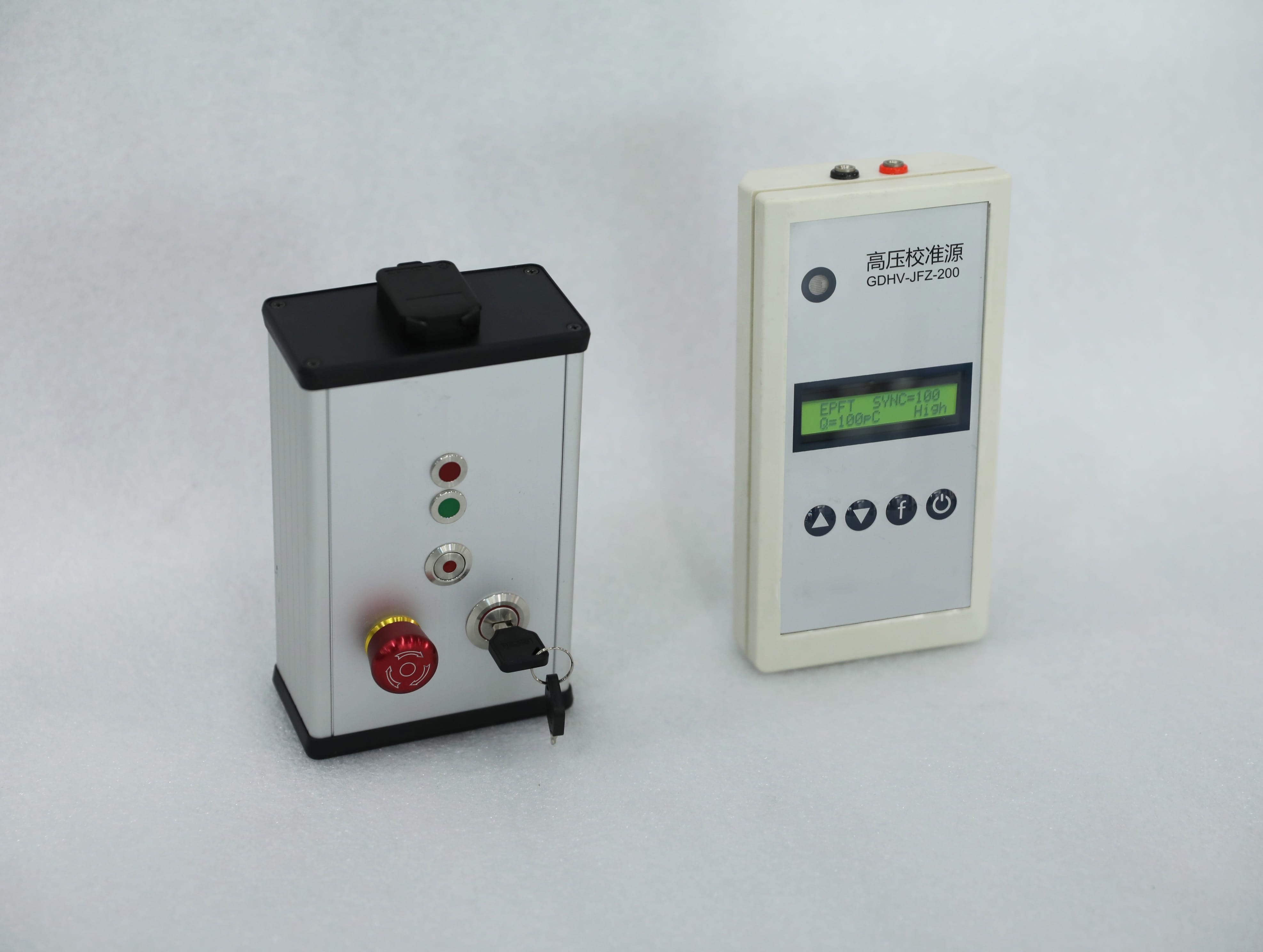

整套系統主要包括以下功能：

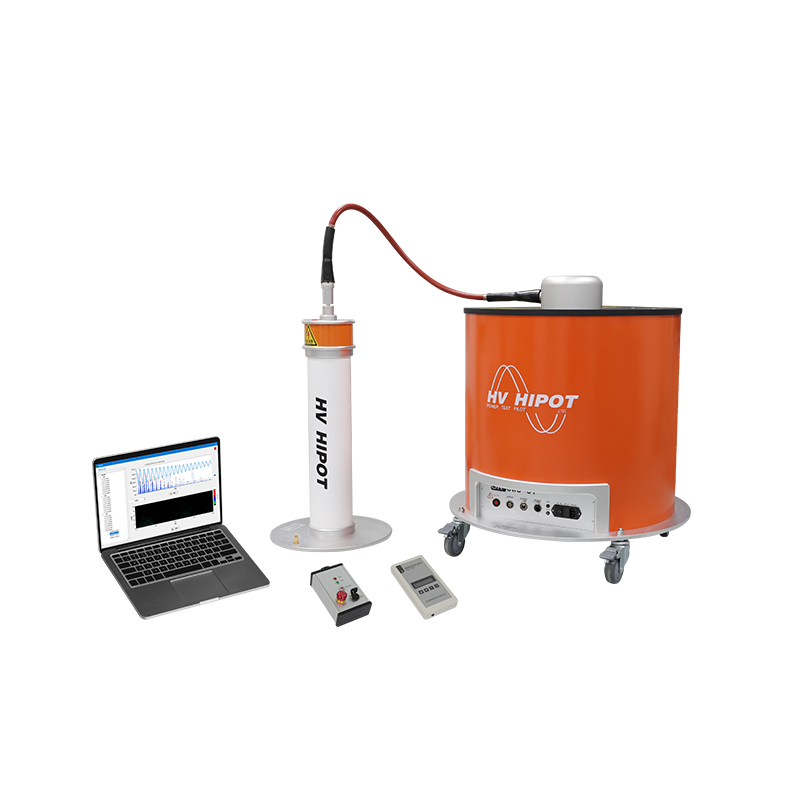

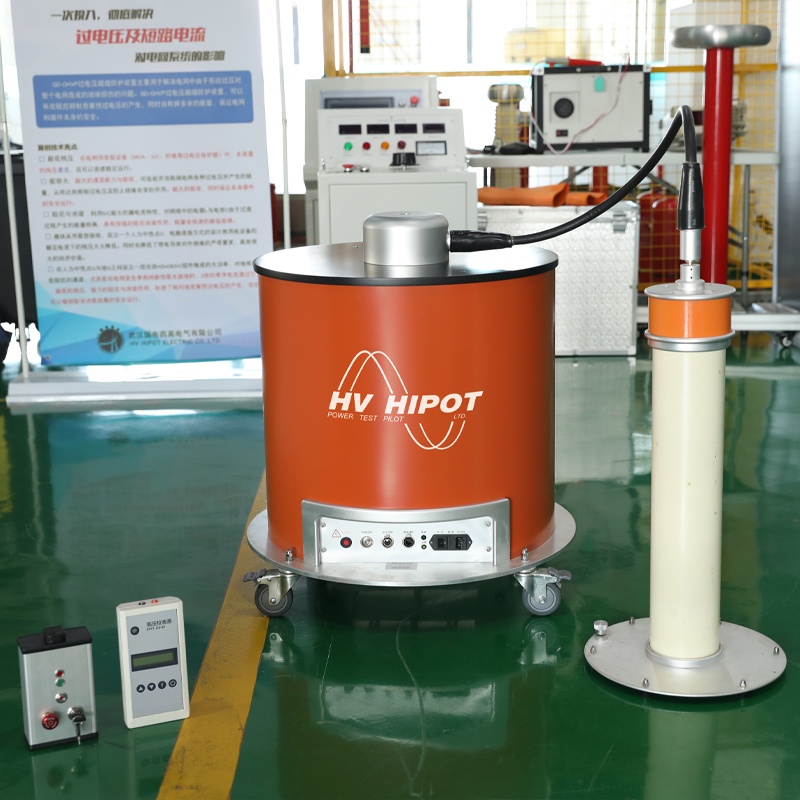

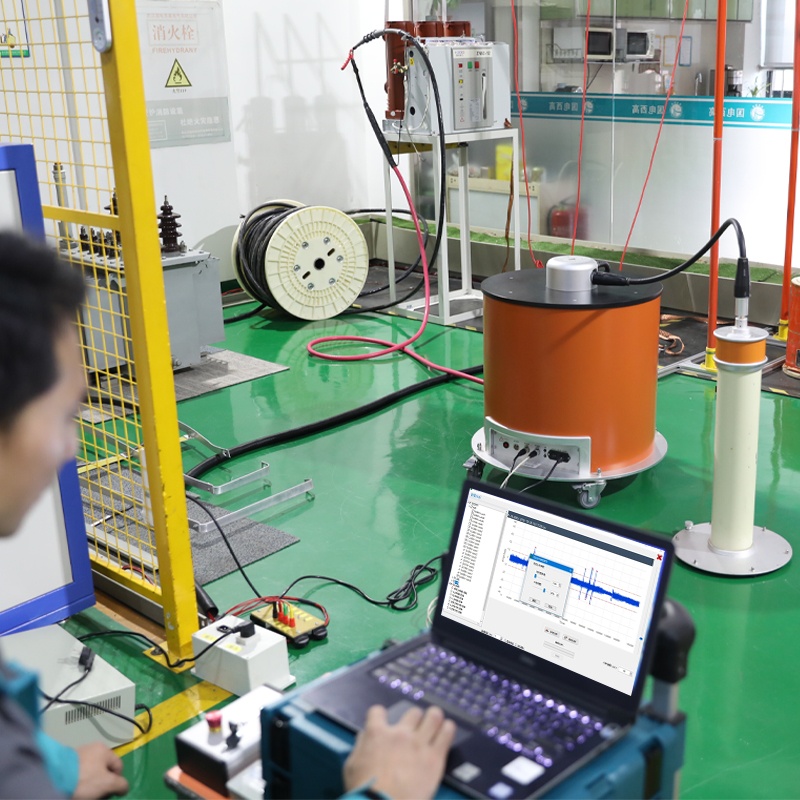

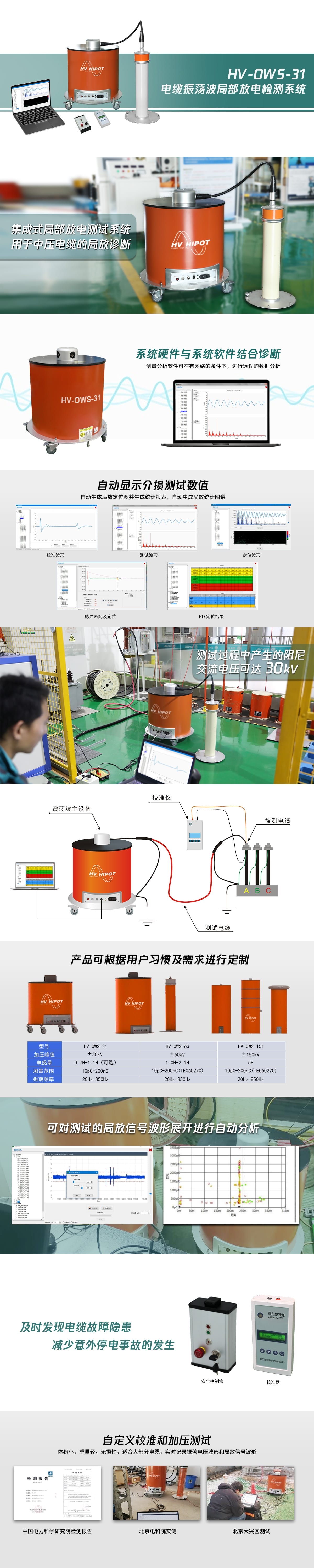

HV-OWS-31系列是集成式局部放電測試系統，主要用于中壓電纜的局放診斷。系統測試頻率為20HZ到幾百HZ阻尼交流電壓，系統在測試過程中產生的阻尼交流電壓可達30kV，并結合先進的系統硬件與系統軟件進行診斷。
HV-OWS-63系列是集成式局部放電測試系統，主要用于中壓電纜的局放診斷。統測試頻率為50HZ 到幾百 HZ 阻尼交流電壓，系統在測試過程中產生的阻尼交流電壓可達 60kV，并結合先進的系統硬件與系統軟件進行診斷。
HV-OWS-151系列是集成式局部放電測試系統，主要用于高壓電纜的局放診斷。統測試頻率為50HZ 到幾百 HZ 阻尼交流電壓，系統在測試過程中產生的阻尼交流電壓可達 150kV，并結合先進的系統硬件與系統軟件進行診斷。
|
最新電力電子半導體技術； |
|
最新的激光控制技術； |
|
先進的數字式信號處理器和濾波技術； |
|
先進的無線網絡控制技術。 |
|
測量分析軟件可在有網絡的條件下，進行遠程的數據分析。 |
|
全中文操作界面，能夠記錄振蕩電壓波形和局放信號波形，加壓過程中實時打點。 |
|
自動顯示振蕩電壓波形頻率、幅值和采樣時間寬度等。 |
|
能對測試的局放信號波形展開進行自動分析。 |
|
自動顯示介損測試數值。 |
|
自動生成局放定位圖并生成統計報表，自動生成局放統計圖譜。 |
|
HV-OWS-31系列 |
HV-OWS-63系列 |
HV-OWS-151系列 |
|
|
輸出電壓范圍 |
+30kV 或-30kV |
+60kV 或-60kV |
+150kV 或-150kV |
|
振蕩頻率范圍 |
20Hz～850Hz |
20Hz～850Hz |
20Hz～850Hz |
|
電感量 |
0.7H-1.1H（可選） |
1.0H-2.1H（可選） |
1.0H-2.1H（可選） |
|
數據分析 |
手動分析、自動分析（模擬與數字濾波） |
手動分析、自動分析（模擬與數字濾波） |
手動分析、自動分析（模擬與數字濾波） |
|
待測電容范圍 |
0.05～5uF |
0.05～5uF |
0.05～5uF |
|
高壓充電電流 |
10mA |
10mA |
10mA |
|
局放測試范圍 |
10pC～200nC |
10pC～200nC |
10pC～200nC |
|
測量精度 |
±0.1pC（采樣14bits） |
±0.1pC（采樣14bits） |
±0.1pC（采樣14bits） |
|
波速 |
50-300m/us |
50-300m/us |
50-120m/us |
|
定位精度 |
±0.1m |
±0.1m |
±0.1m |
|
定位誤差 |
≤1%×電纜長度 |
≤1%×電纜長度 |
≤1%×電纜長度 |
|
局放水平檢測 |
根據 IEC60270 |
根據 IEC60270 |
根據 IEC60270 |
|
局放定位帶寬 |
100kHZ～50MHZ自動或手動選擇 |
100kHZ～50MHZ自動或手動選擇 |
100kHZ～50MHZ自動或手動選擇 |
|
供電電壓 |
180V～250V，AC 50Hz |
180V～250V，AC 50Hz |
180V～250V，AC 50Hz |
|
操作溫度 |
-20 °C ～+ 50 °C |
-20 °C ～+ 50 °C |
-20 °C ～+ 50 °C |
|
重量 |
約 50Kg |
約 88Kg |
約 100Kg |
|
尺寸 |
直徑 650mm，高 600mm |
直徑 650mm，高 980mm |
直徑 650mm，高 998mm |
|
接口方式 |
WLAN (IEEE802.11g)/100M 以太網卡 |
WLAN (IEEE802.11g)/100M 以太網卡 |
WLAN (IEEE802.11g)/100M 以太網卡 |
